艾法斯/IFR GPS101 卫星模拟信号发生器

校验所装载的全球卫星定位系统（GPS）的工作

快速校验GPS接收机操作完整性

可选卫星装载器（SV）和导航（N*）数据

RF电平可调范围在-85dBm 至 -145dBm内，以1dB间隔调节

多普勒频移控制可使操作者选择一个大约±4kHz的载波频移

用实时时钟存储GPS星历

直接或经天线耦合器连接接收机

便携式电池操作



IFR GPS-101全球定位系统模拟器对全球定位系统（GPS）提供精确和连续的测试。GPS-101模拟一个全球定位卫星并生产一个特定卫星载体（SV）和导航数据模型来完成这项测试。连同远程载入GPS年历信息和RF电平/频率控制，GPS-101对验证GPS系统提供一个便携的测试解决方案。



GPS-101可校验以下类型的设备：

一个完整的GPS接收机——带天线系统（比如一个手持组件），内置测试模式，通过接收特定卫星装载器（SV）编号和导航数据字能产生显示，或可以接收到信息并且显示。

带外接天线系统的机载GPS接收机。

任何GPS接收机或装置，具有显示单个卫星以及所探测到导航数据的能力。

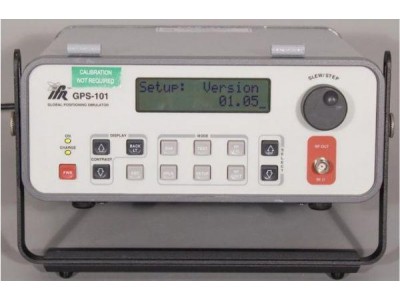

操作 GPS-101前面板上的专用键用于所有的主要功能的选择。选择的参数显示在一个宽视角、高对比度、有背景灯的液晶显示屏上。



模式键

RFLVL：射频电平可由旋钮调节，范围-85dBm到-145dBm,步幅为1dB,有以校验GPS。

DPLR：多普勒控制可使操作者选择一个大约为±4kHz的载波频移来验证接收机探测和锁定性能。

SV：选择模拟1-37号卫星。如果卫星不正常或无效，在选择的卫星号数边上年历数据显示*号。

RF CONT：RF控制为1575.42MHz信号发生器选择调制源。选择RF OFF，载波关闭；选择RF CW，为C/A码和N*数据（扩频信号）；RF EXT，为外部BPSK调制通过AUXI/O连接；RF SQR，为511.5kHz方波调制（维护用）。

SET UP：设定RS-232/422通讯端口参数、设置测试特性和自检。

TEST：选择三个存储的N*数据模型的一个。（另外保留三个数据模型以供将来使用）

T1：N*数据包括可编程年历信息和GPS周数和时间。年历数据30天周期内有效，可由RS-232端口以"YUMA"ASCII码文本格式下载。现行年历数据从U.S.海岸警卫互联网站得到。GPS-101有一个内部实时时钟保存UTC时间，可由使用者编程。

T2：N*数据模型包含固定的GPS周数和时间。

T3：固定的11001100... 重复测试信号。

选择键：移动光标选择字段/参数。

显示键：对比度设置键和显示屏背光灯开/关键。

ESC键：回到主操作屏。

旋钮：可快速选择数据。



产品参数：

信号发生器

频率 1575.42MHz

精度 同主时基

多普勒频移 可选频率偏移 ±4.0kHz

偏移精度 见主振荡器

频道 单个SV模拟，可选择1-37号

相位调制 BPSK

PRN码 C/A码= 1.023MHz 1023bit 歌德码

N*数据 50Hz，可编程测试模型， 内置测试模型

输出电平 -85dBm～-145dBm/1dB步幅，精度±2dB，（交流耦合）50欧姆标准电缆，4dB损耗。

干扰 〈-40dBc,在带宽20MHz外

外部调制输入 TTL

主振荡器

频率 10MHz

温度稳定度 ±1ppm

耦合器

在1575.42MHz典型值为-20dB
