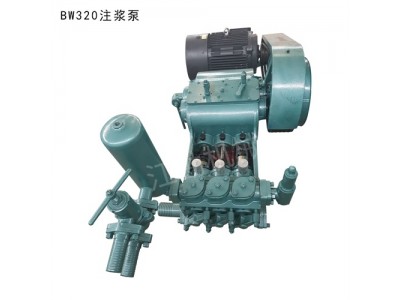

600/10三缸泥浆泵 卧式往复活塞泵 坑道注浆机

泥浆泵为卧式三缸往复单作用活塞泵，是地质勘探的主要配套设备之一。其主要作用是在岩心钻探过程中向钻孔供给冲洗液(泥浆或清水)，使之在钻孔中循环，以达到携带岩屑返回地面，冷却与润滑钻头及钻具、保护孔壁防止垮塌，也可作为地基处理工程中的水泥浆灌注泵，输送水泥浆的水灰比可达1:1，具有外形尺寸小、结构紧凑、易于安装拆卸、便于搬运等特点。

该泵可作1000米大孔径钻机配套设备，具有四档排量，所用冲洗液不应含有对金属及橡胶件起腐蚀作用的化学杂质。使用泥浆时的比重为1.03-1.10，粘度为18-25秒，含砂量不大于4%,PH值7-8。泥浆中不得有泥团、杂草、树叶等堵塞滤水器的杂物。吸水管长度不要过5-6米。

泥浆泵的结构：

泥浆泵主要由泵头、泵体、机架、防护罩、离合器、滤水器、空气室及压力表等部分组成。泵体、泵头、机架等部件均用螺栓联接，便于运输、搬迁困难时的分解。

泥浆泵泵头：

泵头主要由缸套、缸顶套、缸盖、活塞、拉杆、钢球、阀座、阀盖等部分组成，为下进上出型，通过拉杆带动活塞进行往复运动，来控制钢球与阀座的开合进行吸排浆作业，三缸有共同的吸水室和排水室。吸水室一侧腰形法兰安装进水管接头，以此联接吸水软管(3寸耐压胶管)和滤水器，另一端用进水管端盖堵死。排水室一侧腰形法兰安装空气室，另一侧安装32阀门（便于清洗、卸荷），进水管接头及空气室可根据现场布置调换180度在泵的左侧或右侧。活塞安装在活塞座上，拆卸方便，当活塞磨损后，可通过调节M30×l. 5扁螺母来推动活塞压片压缩活塞，使其胀大后可继续工作，拉杆一端与十字头联接另一端与活塞座相连，并设有油杯，便于其润滑。
