破碎锤维保手册之：破碎锤的安装与拆卸
目的
破碎锤的安装和拆卸过程中，规范操作流程，并避免液压管路部位被污染，使其快捷的进入良好的运转。
适用范围
破碎锤的安装挖掘机铲斗和破碎锤交替作业，更换过程中的安装及拆卸；以及日常维保按
以下方法操作。
内容
1将挖掘机移到一块平淡的无泥泞、尘土和杂物的场地，关闭发动机，释放液压管路中的压力及油箱中的气体。
2将装在大臂末端的截止阀旋转90度至OFF位置，以防止液压油流出。
3将破碎锤大臂上软管堵头松开，然后将流出的少量液压油接入一容器中。
4要防止泥土及尘土进入输油管，用堵头将软管堵好，用内螺纹堵头将管道堵好，为防止被灰尘污染，应将高压管及低压管用铁丝扎好。
4.1 软管堵头：装备进行铲斗作业时，堵头是为了防止沾在破碎锤上的泥土及尘土进入软管
4.2 内螺纹堵头: 内螺纹堵头是为了防止附着在装备主机上的泥尘或灰尘进入油管。

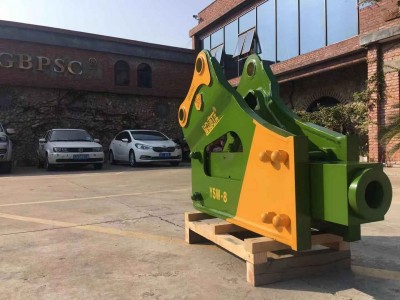

5如想拆卸破碎锤时，要先将斗杆连接的销轴拆下；在室外保管破碎锤，应放在枕木上并用薄篷布将其盖好。
6破碎锤长期不使用，请按以下方法保管：
6.1将破碎锤的外部清理干净；
6.2将钢钎从壳体上拆下后，涂上防蚀油；
6.3把活塞推向氮气室之前须先将氮气室的氮气派出；
6.4重新组装时，应将破碎锤上各个零部件涂上润滑油后，再进行组装。
7如需安装破碎锤，其过程与前面提及的拆卸顺序相反。如果进行铲斗作业，会很容易使软管及管路末端被污染，被污染的部分要清理（请使用液压油或柴油进行清理）。
