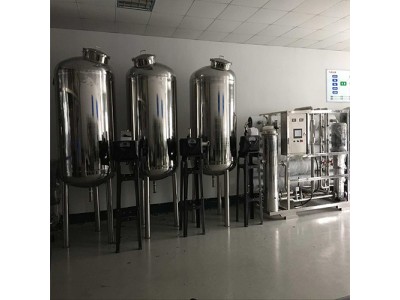

点击下图片即可查看大图
工作原理
1. 水进入纯化系统，主要部分流入树脂、膜内部，而另一部分沿模板外侧流动，以洗去透出膜外的离子。
2. 树脂截留水中的溶存离子。
3. 被截留的离子在电极作用下，阴离子向正极方向运动，阳离子向负极方向运动。
4. 阳离子透过阳离子膜，排出树脂、膜之外。
5. 阴离子透过阴离子膜，排出树脂、膜之外。
6. 浓缩了的离子从废水流路中排出。
7. 去离子水从树脂、膜内流出。
EDI的工作原理
简单的EDI膜堆主要由两个电性相反的电极和多个模块单元对组成，一个膜单元对由一个填满阳离子和阴离子交换树脂的淡水室、一个阳膜、一个阴膜、一个浓水室组成。
工艺流程
1、预处理系统→反渗透系统→中间水箱→粗混合床→精混合床→纯水箱→纯水泵→紫外线杀菌器→抛光混床→精密过滤器→用水对象(传统工艺)。
2、预处理→反渗透→中间水箱→水泵→EDI装置→纯化水箱→纯水泵→紫外线杀菌器→抛光混床→0.2或0.5μm精密过滤器→用水对象。
3、预处理→一级反渗透→加药机(PH调节)→中间水箱→第二级反渗透(正电荷反渗膜)→纯水箱→纯水泵→EDI装置→紫外线杀菌器→精密过滤器→用水对象。
4、预处理→反渗透→中间水箱→水泵→EDI装置→纯水箱→纯水泵→紫外线杀菌器→精密过滤器→用水对象)。
5、预处理系统→反渗透系统→中间水箱→纯水泵→粗混合床→精混合床→紫外线杀菌器→精密过滤器→用水对象 (传统工艺)
