产品描述：

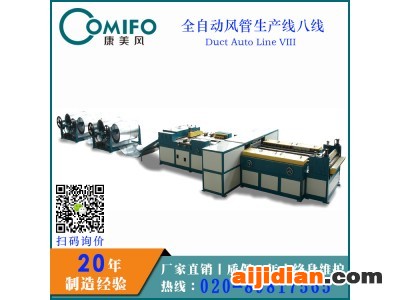

全自动风管生产八线由四个料架，调平压筋，冲加强孔，冲方口冲尖角，双联C/S骨成型，折边，剪切，专利型升降辘骨机 (可实现剪切，联合角成型，直角骨成型三位一体)，送料平台(可选)，双联TDF法兰成型机，TDF液压折边机组成。采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线最大加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。可生产出C/S骨风管或”L” ”口”型带咬口、TDF共板法兰、折边的风管。
全自动风管生产线占地面积小，直线型加工，一机多用，生产效率高，是广州康美风目前功能最全的生产线。
产品参数：
| 型号 | 最大料宽 | 料厚范围 | 速度 | 剪切误差 | 对角线误差 |
| CAL8-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL8-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置:
1.电动送料架两个
2.调平压筋装置一套
3.冲支撑孔装置一套
4.液压冲方口剪角四套连模具
5.双联C骨成型装置一套
6.液压剪切折弯装置一套
7. 升降式联合角辘骨机一套
8.双联TDF共板法兰成型机一套
9.液压TDF共板法兰折边机一套
10. 控制系统及触摸屏操作面板一套
工作原理：卷料-调平-压筋-冲加强孔-冲方口-冲尖角-双联C/S骨成型-折边-剪切-升降辘骨机-双联TDF法兰成型-折边
工作示意图：
