供应山西矿用动力源乳化液泵站BRW200/31.5乳化液泵站

BRW200/31.5乳化液泵站产品介绍

BRW200/31.5乳化液泵站与相应的乳化液箱配套共同组成乳化液泵站。它是由防爆电动机通过轮胎式联轴器带动泵运转，具有结构紧凑、体积小、重量轻、压力流量稳定、运行平稳、安全性能强和使用维护保养方便等特点。BRW200/31.5乳化液泵站主要用于为煤矿井下综合机械化采煤液压支架提供动力源，也适用于地面高压水射流清洗设备以及其它液压设备作为动力源。

BRW200/31.5乳化液泵站结构及原理

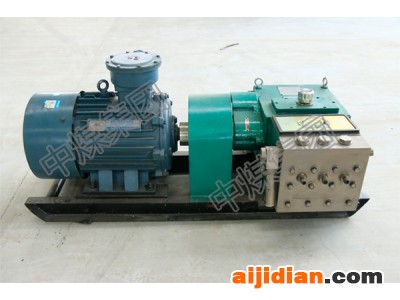

BRW200/31.5乳化液泵站由三相四级防爆电机、轮胎联轴器、乳化液泵、卸载阀、蓄能器等组成等组成，安装在共同的底拖上。乳化液泵为卧式三柱塞往复泵 , 选用三相交流四极防爆电机驱动，经一级齿轮减速，带动三拐曲轴旋转，再由连杆、滑块带动柱塞作往复运动，使工作液在泵头中经吸、排液阀吸入和排出 ，此时机械能转换成液压能，输出压力液体，供执行机构动作。在泵的排液腔装有调整好的安全阀及自动卸载阀，在 卸载阀的高压出口接φ19高压胶管与蓄能器连接。

BRW200/31.5乳化液泵站使用环境条件

非封闭的室内、室外和煤矿井下采掘工作面；

环境温度0℃~45℃；

介质温度10℃~40℃；

有甲烷、煤尘等爆炸性气体的环境。

BRW200/31.5乳化液泵站技术参数

进口压力 常压

公称压力 31.5MPa

公称流量 200L/min

曲轴转速 561r/min

柱塞直径 50mm

柱塞行程 66mm

柱塞数量 3根

电动机型号 YBK2-315M-4

电动机功率 125kw

电动机电压 660/1140V

电动机转速 1480r/min

安全阀型号 FA-WS250/35

安全阀工作压力 35MPa

安全阀公称流量 250L/min

安全阀调定压力 34.7MPa~36.2

卸载阀型号 5XZF-WS

卸载阀工作压力 40Mpa

卸载阀公称流量 250L/min

卸载阀调定压力 35MPa

卸载阀恢复压力 26.25Mpa~29.75MPa

蓄能器充气容积 25L

蓄能器额定压力 31.5Mpa

泵组外形尺寸 2460mm×995mm×1265mm

泵组重量 2580kg

工作介质 乳化液(含5%乳化油的中性水混合液)

乳化液箱容积 1600L

过滤精度 105um

卸载后泵的工作压力 ≤1.5MPa
