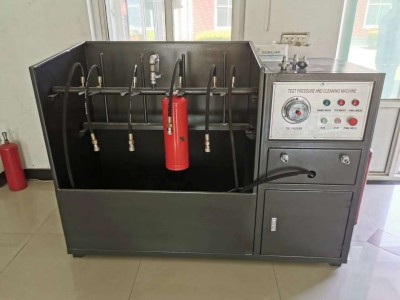

本机功能：灭火器内外筒壁清洗及灭火器筒体压力测试
性能特点：
1、清洗试压的范围0.5—8kg和35kg。
2、节省能耗，水压试验内外部清洗用水，为循环使用，初级过滤防止直径2mm的异物，二级过滤能防止0.1mm以上的异物进入试压泵。
3、能对全国各地生产的各型号灭火器筒体进行试验。
技术参数
体积：长×宽×高1675×685×1400(mm)重量：185kg电压：220V
功率：1.3KW压力调节：1-2.6MPa试压泵流量：9.6升/分
2D-SY型（6.3—80MPa）电动试压泵是机械工业部通用机械研究所试压泵联合设计组设计的**系列产品，它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的综合值全面达到要求，各种性能稳定可靠，使用更加安全方便，同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。
二、用 途
2D-SY型（6.3—80MPa）电动试压泵，主要使用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。
该产品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，泵的工作环境温度：5°—60℃。
三、技术参数
本系列试压泵共有七种型号，基本参数如表1：
表1
型号
额定排出压力MPa
流量L/h
高压柱塞直径mm
往复
次数
配套电机功率KW
外形尺寸
长×宽×高mm
重量
kg
高压时
2D-SY/6.3
6.3
160
32
51
1.1
655×480×1055
150
2D-SY/10
10
100
25
2D-SY/16
16
63
20
2D-SY/25
25
40
16
2D-SY/40
40
32
14
2D-SY/63
63
22
12
1.5
2D-SY/80
80
16
10
缸数：2
柱塞行程40mm
每分钟往复次数：51
选用试压泵时，应根据所需的试验压力来选择泵的额定排出压力。亦应兼顾到流量要求。
四、主要结构和工作原理
产品结构及原理图
该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。示意图如图1所示。
泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。
在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。
集水器是泵的控制枢纽，起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。
安全阀是本泵液力端的过载保护装置，出厂已调好。
