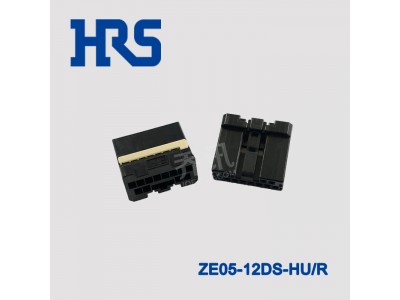

ZE05-12DS-HU/R广濑HRS黑色12PIN汽车连接器
特点
高耐热125℃、高耐振性、0.5型/2mm间距、汽车用连接器
1.省空间（0.5型端子、2mm间距）
2.高耐热125℃
3.高耐振性
4.额定电流 5.0A(单极通电) / 2.0A(24芯时）
5.保持器可确保40N的抗拉强度
产品规格
|
参数 |
|
|
产品名称 |
ZE05-12DS-HU/R |
|
连接器类型 |
插头 |
|
PIN数 |
12 |
|
(嵌合部分)列数 |
2 |
|
开口间距 |
2.0mm |
|
连接器长度(间距方向) |
17.6mm |
|
连接器宽度(纵向) |
15.3mm |
|
连接器高度 |
10.2mm |
|
外壳颜色 |
黑色 |
|
接线方法 |
压着 |
|
适合电线类型 |
离散线 |
|
适合电线尺寸(AWG)Min. |
22 |
|
适合电线尺寸(AWG)Max. |
20 |
|
(Max.)使用温度范围 |
125℃ |
|
(Min.)使用温度范围 |
-40℃ |
|
电气性能 |
|
|
额定电流 |
2.0A |
|
(AC)额定电压 |
AC60.0V |
|
(DC)额定电压 |
DC60.0V |
|
接触电阻 |
10.0mΩMax. |
|
耐电压 |
1000VMax. |
|
其他 |
|
|
包装形式 |
托盘 |
|
购买的单位数 |
350PCS |
ZE05-12DS-HU/R广濑HRS黑色12PIN汽车连接器
ZE05系列产品
ZE05H-2P-2H
ZE05H-4P-2H
ZE05H-5P-2H
ZE05H-8DP-2H
ZE05H-12DP-2H
ZE05H-16DP-2H
ZE05H-20DP-2H
ZE05H-24DP-2H
ZE05H-2P-2V
ZE05H-4P-2V
ZE05H-8DP-2V
ZE05H-12DP-2V
ZE05H-24DP-2V
ZE05-2S-HU/R
ZE05-4S-HU/R
ZE05-5S-HU/R
ZE05-8DS-HU/R
ZE05-12DS-HU/R
ZE05-16DS-HU/R
ZE05-20DS-HU/R
ZE05-24DS-HU/R
