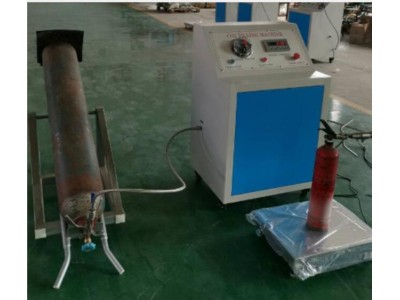

二氧化碳灌装机主要结构及功能
GTM-E型二氧化碳灭火器灌充机无需加热、无需制冷，充装时不受环境温度影响开机即充，将大钢瓶内的气态或液态（液态更佳）二氧化碳灭火剂（1-6mpa）加压到8-10mpa快速的充装到灭火器内，本灌充机重要零部件高压气驱灌装泵采用进口泵，具有耐磨、耐高压、耐高温等优点，进排气阀采用高压气体充气泵专用阀。
GTM-D型二氧化碳灭火器灌装机主要由灌充控制，冷恒温装置、电子称等部分组成。利用二氧化碳所特有的个性，遇冷后压力骤然减小，利用原装瓶二氧化碳与被冷却后的二氧化碳之间产生的压力差，经控制系统灌充到被装容器。
1、灌充控制，用来控制灭火器在灌充二氧化碳灭火剂的秤量，上面安装有JPC-1、T3806型重量控制器、电源指示、GT电磁阀、电器控制板等。
2、冷恒温装置：用机械制冷的方法，来降低二氧化碳灭火温度，使之达到灌装技术的要求，它由箱体、蒸发器、制冷压缩机、温控器、压力表等组成。
二氧化碳灌装机设备的使用
1、将连好管路、电路的设备，按要求全方位进行复检。
2、把气源气瓶倾斜倒置，倾角应在45度以上。
3、将冷恒温装置的内胆注入防冻液或50%防冻液和50%水,不要让保温箱内结冰，（不要溢出盘箱管的入口处，禁止在水箱内放入任何物品）。
4、将保护线与设备外壳连接牢固。
5、接通电源开启总停按钮电源指示灯即亮，表明设备总电源已接通。
6、开启制冷启按钮，将温度控制仪设置到所需温度后，其温度控制在与常
