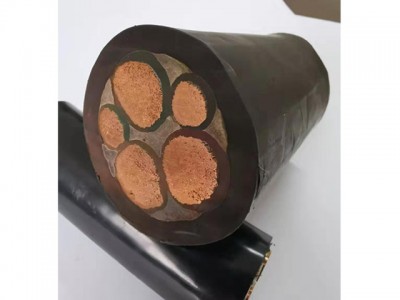

点击下图片即可查看大图
本产品适用于交流额定电压450/750V及以下的家用电器、电动工具和各种移动电气设备
一、生产执行标准：JB/T8735-2016
二、使用特性
1. 额定电压：YQ型为300/300V YZ型为300/500V, YC型为450/750V
2. 电缆允许工作温度应不超过65℃。
三、型号及主要用途如下表
|
型号 |
名称 |
主要用途 |
|
YQ YQW |
轻型橡套软电缆 |
用于轻型移动电器设备和工具 |
|
YZ YZW |
中型橡套软电缆 |
用于各种移动电器设备和工具 |
|
YC YCW |
重型橡套软电缆 |
用于各种移动电器设备、能承受较大机械外力 |
|
YH |
天然胶电焊机电缆 |
主要用作电焊机接线用 |
|
YHF |
氯丁胶电焊机电缆 |
四、规格范围如下表
|
型号 |
额定电压（V） |
芯数 |
标称截面mm² |
|
YZ YZW |
300/500 |
2.3,4,5 |
0.75-6 |
|
YC YCW |
450/750 |
1芯 |
1.5-240 |
|
YH YHF |
----- |
1芯 |
16-95 |
五、规格尺寸及技术参数如下表
|
标称截面mm² |
导体结构参考 |
20℃导体电阻≤Ω/KM |
电缆参考外径（mm） |
||||
|
根/单丝直径 |
2芯 |
3芯 |
4芯 |
5芯 |
6芯 |
||
|
0.75 |
24/0.20 |
26.0 |
8.2 |
8.8 |
9.6 |
11.0 |
- |
|
1.0 |
32/0.20 |
19.5 |
8.8 |
9.2 |
10.0 |
11.5 |
-- |
|
1.5 |
30/0.25 |
13.3 |
10.5 |
11.0 |
12.5 |
13.5 |
12.0 |
|
2.5 |
49/0.25 |
7.98 |
12.5 |
13.0 |
14.0 |
15.5 |
14.0 |
|
4 |
81/0.25 |
4.95 |
14.0 |
14.5 |
16.5 |
18.0 |
16.0 |
|
6 |
122/0.25 |
3.30 |
17.0 |
18.0 |
20.0 |
22.5 |
19.5 |
YC YCW 450/750V
0.780
16.5
31.5
34.0
37.5
41.5
35.5
35
265/0.41
0.554
18.5
35.5
38.0
42.0
---
38.5
50
379/0.41
0.386
21.0
41.0
43.5
48.5
----
46.0
70
530/0.41
0.272
24.0
46.0
49.5
55.0
----
51.0
95
437/0.52
0.206
26.0
50.5
54.0
60.5
----
55.0
120
551/0.52
0.161
28.5
---
59.0
65.5
---
59.0
150
696/0.52
0.129
32.0
---
66.5
74.0
---
66.0
185
851/0.52
0.106
34.5
--
---
---
---
---
240
1073/0.52
0.0801
38.0
---
---
---
---
---
YH YHF
|
标称截面mm² |
导体参考结构 |
20℃导体电阻≤Ω/KM |
电缆参考外径（mm） |
|
|
根数/单丝直径mm |
不镀锡 |
镀锡 |
|
|
|
16 |
509/0.20 |
1.16 |
1.19 |
11.5 |
|
25 |
796/0.20 |
0.758 |
0.780 |
13.0 |
|
35 |
1115/0.20 |
0536 |
0.552 |
14.5 |
|
50 |
1592/0.20 |
0.379 |
0.390 |
17.0 |
|
70 |
2229/0.20 |
0.268 |
0.276 |
19.5 |
|
95 |
3025/0.20 |
0.198 |
0.204 |
22.0 |
