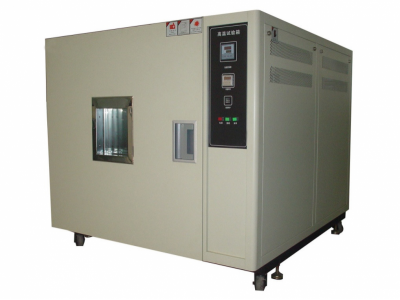

珠海嘉仪低温试验箱 JAY-1180厂家直销

1.  产品名称

  低温试验箱

2. 容积和尺寸

产品型号

内箱尺寸

外箱尺寸

80L

JAY-1181

400×400×500（mm）深×宽×高

约990×950×1650（mm）深×宽×高

3. 试样限制

本试验设备禁止：

易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

强电磁发射源试样的试验及储存

4. 性能指标

4.1. 测试环境条件

环境温度为5～35℃、相对湿度≤85%RH

大气压常压

空气质量：无高浓度粉尘及腐蚀性气体，且不能在易燃易爆气体中试验和贮存

4.2. 温度范围

 -70℃  ～ 常温

4.3. 温度波动度

±1℃

4.4. 温度均匀度

±2℃

4.5. 降温速率

   0.75∽1℃/min

4.6. 噪声

   75dB

4.7. 试验功能

   恒温定值、升温、降温、低温循环试验

4.8. 满足试   验标准

1. GB10592-89                  高低温试验箱技术条件

2. GB2423.1-2001(IEC68-2-1)    试验A：低温试验方法。

3. GJBl50.4-86(MIL-STD-810D)   低温试验方法。

5. 结构特征

5.1. 结构方式

5.2. 保温围护结构

整体式，模块化设计

设备分为以下几大部分：箱体部分、空气循环部分、制冷部分、加热系统、电气控制部分

外壁材料：SUS201不锈钢板或A3钢板喷粉处理

内壁材料：SUS304不锈钢板

绝热材料：专用复合具有特效隔热性能保温材料:硬质聚氨酯板及玻璃绵

5.3. 试验箱体标准配置

电源线（3米）          1条（也可根据用户现场情况调整）

超温保护器              1个

电缆孔（Φ50 ）         1个（置于设备左测,配有不锈钢盖）

5.4. 承重

样品架承重不小于20KG/层

5.5.

照明灯

箱门安装有防潮照明灯1个，便于观察箱内的试验样品。照明灯在箱外控制面板上有开关控制

5.6. 控制

操作界面

触摸控制屏、总电源开关、按钮、超温保护器、累时器等

5.7.

机械室

制冷机组、配电控制柜、排风机等

5.8. 配

电控制柜

散热风机

配电板

5.9.

平衡装置

箱体安装有气压平衡装置，保障设备在升温、降温、恒定试验时箱内气压始终与外界的保持基本一致,防止箱内压力过高或者过低造成试验室本体损坏

6. 空气循环部分

6.1. 风机

箱内搅拌空气的动力源，风机把箱内经过加热器加热后的空气进行搅拌，然后送出通道，让空气在箱内循环

6.2. 风道

包括带导风的出风口和回风口，为设备实现高效热交换

6.3. 加热器

设备的主要发热源，为设备升温和恒温提供所需的热量, 配置合理的表面发热负荷量，无明火，寿命长

7. 制冷部分

制冷部分是设备产生冷源的主要部分，为设备的降温、低温、恒温和湿热等提供所需的冷量，根据设备的试验状态不同，制冷系统自动开启，为相应试验过程提供冷量，从而达到满足设备的性能指标的目的

7.1. 压缩机

采用法国泰康进口风冷压缩机作为制冷系统的动力源，本设备制冷系统采用（双机）复叠制冷系统

7.2. 换热器

采用翅片换热器，为制冷系统提供冷却与制冷剂提供冷热交换的场所

7.3. 蒸发器

箱内主要冷源，是制冷机组的冷量与箱内热空气进行能量交换的主要部件

7.4. 节流装置

采用膨胀阀和毛细管想结合，组合控制，作为本设备的节流装置，让制冷剂的状态通过此装置后得到改变

7.5. 制冷剂

采用绿色环保制冷剂R404A及R23作为本制冷系统的制冷介质

8. 控制系统

8.1. 控制器

采用5.7寸彩色触摸屏控制器，中文显示

8.2. 运行方式

定值方式：用户可根据试验的要求和需要恒定试验

8.3. 设定方式

按键输入

8.4. 输   入

热电阻信号

8.5. 输出

多点温度信号输出

8.6. 控制方式

控制调节试验箱内的温度、湿度，自动决定各执行元件（如压缩机、风机、加热器、水路等）的工作状态

PID动作及自动演算功能

比率带(PB)：0.1%～999.9%

积分时间(IT)：SR-92/SR-93  1～3600秒

微分时间(DT)：SR-92/SR-93  1～1200秒

8.7. 设定范围

温度：-100～＋300℃，湿度：0～100%RH

8.8. 控制精度

温度：0.1℃，时间0.1分钟

8.9. 附属功能

报警显示功能，提示故障原因，停电保护功能，上、下限温湿度报警功能，定时功能(自动启动及自动停止)，自诊断功能

8.10. 计时器

配备独立的工作时间累计计时器

9. 其他配置

9.1. 总电源漏电断路器

斯耐德，AC380V、50Hz、三相四线＋保护地线

10. 安全保护装置

设备具有超温，风机过热、过流，压缩机超压、过热等多种报警保护功能，而控制器具备的故障自诊断功能可保证一旦设备出现异常，将切断主要部件的电源，同时发出报警信号, 包括:

（1）空气开关器（防止过流和短路）；

（2）、风机过热保护（保护送风机，防止风机温度过高）；

（3）、压缩机超压，过热、过流保护（保护压缩机，防止压力，温度，电流过高）；

（4）、超温保护（防止试验室温度过高，保护试品）；

（5）、空调室局部温度保护（防止加热部周围温度过高，保护试验室壳体）；

（6）、温度熔断丝干烧保护器（防止锅炉缺水空烧）；

（7）、保险丝（防止控制回路和照明回路短路）；

（8）、箱体压力保护（防止箱内压力过高造成试验室本体损坏）

10.1. 其他

箱内超温报警

风机过热报警

压缩机超压、过热报警

总电源相序和缺相保护

漏电保护

10.2. 电源线缆

五线（四芯电缆+保护接地线）电缆1条（可根据客户需求确定长度）

11. 运输

试验箱主体结构为整体式，厂家负责设备到达用户指定现场

12. 使用条件                        由用户保证下列各项条件

12.1. 场地

地面平整，通风良好，不含易燃、爆炸、腐蚀性气体或粉尘；

附近没有强电磁辐射源

设备附近备有排水地漏

场地地面承重能力：不小于800kg/m²

设备周围留有适当的维护空间

12.2. 电源

电源容量

AC380V   三相四线＋保护地线

电压允许波动范围：（1±10%）380V

频率允许波动范围：（1±1%）50Hz

保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专门供本设备使用

约5.5KW

12.3. 对储存环境的要求

设备不工作时，环境的温度应保持0～45℃以内
