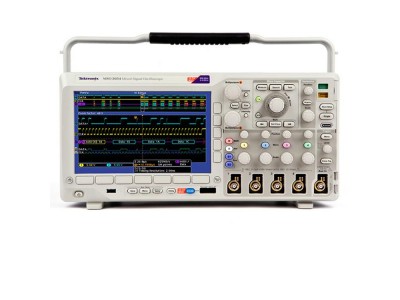

泰克Tektronix DPO3034 混合信号数字示波器 300 MHz/4通道

DPO3034 － 300 MHz, 2.5 GS/s, 5M 记录长度, 4 通道数字荧光示波器

所有DPO3000 型号

采样率(所有通道)－ 2.5 GS/s。

记录长度(所有通道)－ 5 M 点。

采样率时捕获的时长(所有通道)－ 2 ms。

时基范围 (S/div) － 1 ns-1000 s。

时基延迟时间范围－ -10 格到5000 s。

通道到通道偏移校正范围－ ± 100 ns。

时基精度－在任何≥ 1 ms 间隔上± 10 ppm。

触发系统

主要触发模式－自动触发, 正常触发和单次触发。

触发耦合－ DC, AC, HF 抑制 (衰减>50kHz), LF 抑制(衰减<50 kHz), 噪声抑制(降低灵敏度)。

触发释抑范围－ 20 ns - 8 s。

灵敏度

内部DC耦合－ DC - 50 MHz时0.4 div，在额定带宽时提高到1 div。

外部(辅助输入) － DC - 50 MHz 时200mV，在250 MHz 时提高到500 mV。

触发电平范围

任意通道－从屏幕中心± 8 格。

外部(辅助输入) － ± 8 V。

采集模式

采样 - 采集采样值。

峰值检测 - 在所有实时采样率时捕获窄毛刺。

平均 - 平均中可以包括2 - 512个波形。

包络 - 包络中体现了多次采集中的峰值检测数据。

Hi-Res - 实时矩形波串平均降低了随机噪声，提高了分辨率。

滚动模式－ 在小于等于40 ms/div 的扫描速度时，在屏幕中从右到左滚动波形。
