微机二次消谐器装置说明书-行健

在电力系统中，铁磁谐振频繁发生，谐振时会产生过电压，严重威胁系统安全。铁磁谐振过电压可以在3~222KV的任何系统中发生，特别是在35KV及以下的电网中，几乎所有的内部过电压事故均由铁磁谐振引起。铁磁谐振引起的过电压持续时间长，甚至可能长期存在。在分频谐振时，一般过电压并不高，但是PT的电流大，易使PT过热而爆炸；基波和倍频谐振时，一般电流不大，但是过电压很高，常使设备绝缘损坏，造成恶性事故。

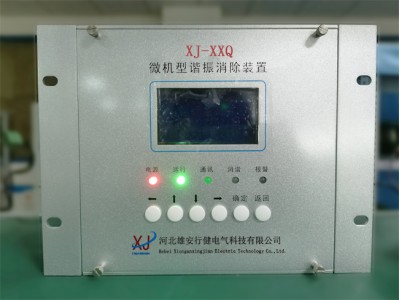

微机型消谐装置是我公司研制的新型智能化电力谐振消除装置，使用简单方便，无需维护，能迅速地消除各种频率的铁磁谐振，准确率高。同时可根据用户需要将相关信息打印或通过通信接口传给上级监控系统，适用于无人值守变电站。

中性点不接地的配电网在运营过程中，经常会发生由于电压互感器引起的铁磁谐振的现象，严重影响到系统的安全稳定运行。加装了微机消谐装置是目前有效地解决方案。

当系统发生铁磁谐振、接地或过电压故障时，对铁磁谐振故障进行消除和记录，对单相接地和过压故障进行监测并记录。需要注意的是：本装置只能消除由于外在原因诱发的非*性铁磁谐振故障，对于持续存在的外因引起的其它电压互感器过电压不能消除。例如：过电压互感器高压测熔断器单相熔断等状况。

智能微机消谐装置实时显示系统时钟，通过按键操作可实时显示1~4段母线PT开口三角总电压及主振频率。可区分铁磁谐振、接地、过电压。

微机消谐采用国外先进的高速ARM芯片及CMOS工业级芯片，设计独特，具有电磁屏蔽，软硬件冗余，运行速度快、抗干扰能力强、功耗低等特点。

从芯片选择上我公司选择了ARM芯片和CMOS工业级芯片，体积小、低功耗、低成本、高性能，指令执行速度更快，执行率效率高。采用这个芯片使整个系统成本降低，从而使微机消谐装置价格降低，产品更容易进入市场被消费者所接受。
