国产带脉冲式数字源表

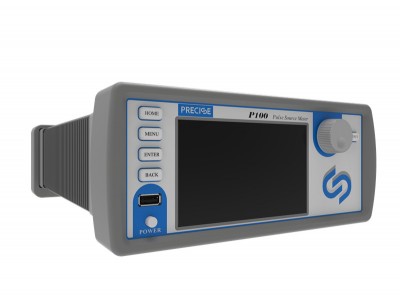

国产带脉冲式数字源表找普赛斯仪表，厂家直销、服务完善！P系列脉冲源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，*大脉冲输出电流达10A，*大输出电压达300V，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。

• 5寸触摸显示屏全图形化操作

• 内置强大的功能软件，加速用户完成测试，如LIV、PIV

• 源及测量的准确度为0.1%，分辨率5数位

• 四象限工作（源和肼），源及测量范围广：电流低至100pA，电压高至300V

• *小脉冲宽度100uS

• 丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描

• 支持U*存储，一键导出测试报告

• 支持多种通讯方式，RS-232、GPIB及以太网

•

• 国产带脉冲式数字源表技术指标

    电压及电流精度：(不同型号电压量程有差异，以选型指南为准)

  量程技术指标如下：

  电压	源		测量
  量程	分辨率	准确度±(% rdg.+volts)	分辨率	准确度±(% rdg.+volts)
  300mV	30uV	0.1%±300uV	30uV	0.1%±300uV
  3V	300uV	0.1%±500uV	300uV	0.1%±500uV
  30V	3mV	0.1%±3mV	3mV	0.1%±3mV
  300V	30mV	0.1%±30mV	30mV	0.1%±30mV
  电流	源		测量
  量程	分辨率	准确度±(% rdg.+A)	分辨率	准确度±(% rdg.+A)
  100nA	10pA	0.1%±0.5nA	10pA	0.1%±0.5nA
  1uA	100pA	0.1%±3nA	100pA	0.1%±3nA
  10uA	1nA	0.1%±5nA	1nA	0.1%±5nA
  100uA	10nA	0.1%±50nA	10nA	0.1%±50nA
  1mA	100nA	0.1%±300nA	100nA	0.1%±300nA
  10mA	1uA	0.1%±5uA	1uA	0.1%±5uA
  100mA	10uA	0.1%±20uA	10uA	0.1%±20uA
  1A	100uA	0.1%±2mA	100uA	0.1%±2mA
  3A	300uA	0.1%±3mA	300uA	0.1%±3mA
  10A	1mA	0.1%±5mA	1mA	0.1%±5mA

  脉冲技术指标如下：

  *大电流极限	*大脉宽	*大占空比
  100mA@300V	DC，无限制	100%
  1A@30V	DC，无限制	100%
  1A@300V	7mS	1%
  3A@65V	1.5mS	1%
  10A@30V	0.8mS	1.5%

  *小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。

  其它技术指标如下：

  源限度：直流模式*大输出功率30W，脉冲模式*大功率200W，4象限源或肼模式；

  过量程： 105%量程，源和测量；

  稳定负载电容：<22nF；

  宽带噪声(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；

  FORCR HI和SENSE HI之间的*大电压为：3V；

  FORCR LO和SENSE LO之间的*大电压为：3V；

  线缆保护电压：输出阻抗1KΩ，输出电压偏移<5mV；

  *大采样速率：100000 S/s；

  触发：支持IO触发输入及输出，触发极性可配置；

  输出接口：后面板接口；

  通信口：RS-232、GPIB、以太网；

  电源：AC 100~240V 50/60Hz；

  工作环境：25±10℃；

  尺寸：106mm高 × 255mm宽 × 425mm长；

  质保期：1年；



  国产带脉冲式数字源表应用

• 纳米材料特性测试，石墨烯、纳米线等

• 有机材料特性测试，电子墨水、印刷电子技术等

• 能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等

• 分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、*T三极管、MOSFET、SIC等

• 传感器特性测试，电阻率、霍尔效应等
