窄脉冲LIV测试系统简介

PL系列窄脉冲LIV测试系统是为大功率激光器LIV测试而研制的，大功率激光器使用直流或者宽脉冲加电时发热严重，而激光器特效受温度影响非常大，直流或宽脉冲下的测试结果并不能反映器件特性。

PL系列产品具有输出电流脉冲窄、输出脉冲电流大、支持脉冲光峰值功率检测、支持激光器电压测量等功能。输出脉冲宽度*小可至100nS，输出*大脉冲电流30A。

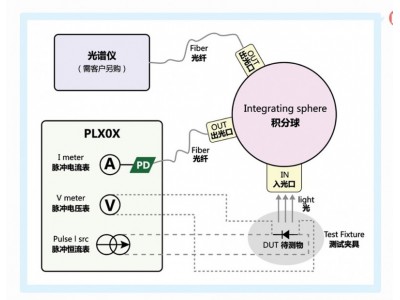

窄脉冲LIV测试系统构成图如下所示：PL系列脉冲源、测试夹具、积分球、光纤、光谱仪等组成，光谱仪需要客户根据自己的选择另购。

产品应用
医疗、美容激光器，典型波长为808nm等
光纤、固体激光器的泵浦源，典型波长为530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
车载激光雷达EEL激光器，典型波长为905nm等
人脸识别、车载雷达等的VCSEL激光器，典型波长为850nm、940nm等
汽车车灯、紫外杀菌灯的大功率LED，典型波长为265nm、940nm等

窄脉冲LIV测试系统特点
•5寸触摸显示屏，全图形化操作
•内置LIV测试软件，加速用户完成测试
•高灵敏度宽带光功率检测
•丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
•支持U*存储，一键导出测试报告
•支持多种通讯方式，RS-232、GPIB及以太网

• PL101、PL102、PL201、PL202技术指标

• 参数	指标
  测试量	脉冲电压、脉冲电流、峰值光功率
  脉冲恒流输出	0~300mA量程，精度0.1%FS±3mA
  	0~3A量程，精度0.1%FS±20mA
  	0~30A量程，精度0.1%FS±50mA
  直流恒流输出	Z大电流3A，Z大电压10V
  脉冲特性	脉冲宽度：100ns~5ms
  	脉冲宽度步进：20ns
  	脉冲周期：10us~1s
  	脉冲Z大占空比1%
  	脉冲边沿时间小于周期的10%
  脉冲电压测量	0~10V 量程,精度 0.5%FS±50mV
  	0~100V 量程,精度 0.5%FS±400mV
  	四线测量
  峰值光功率测量	0~0.1mW量程,0.5%FS±1uW
  	0~1mW量程,0.5%FS±8uW
  	0~10mW量程,0.5%FS±60uW
  	光纤输入，FC法兰
  	波长400~1100nm或850~1700nm选配
  	探测器收光面积1.2mm
  触发方式	支持TTL Trig IN及Trig OUT
  通信口	RS-232、GPIB、LAN
  电源	AC 100~240V 50/60Hz
  工作环境	25±10℃
  尺寸	106mm高 × 255mm宽 × 425mm长
  质保期	1年

•

• PL301、PL302技术指标

• 测试量	脉冲电压、脉冲电流、峰值光功率
  脉冲恒流输出	0~300mA量程，精度0.1%FS±3mA
  	0~3A量程，精度0.1%FS±20mA
  	0~30A量程，精度0.1%FS±50mA
  脉冲特性	脉冲宽度：100ns~5us
  	脉冲宽度步进：20ns
  	脉冲Z大占空比：0.1%
  脉冲电压测量	0~10V 量程,精度 0.5%FS±50mV
  	0~100V 量程,精度 0.5%FS±400mV
  	四线测量
  峰值光功率测量	0~0.1mW量程,0.5%FS±1uW
  	0~1mW量程,0.5%FS±8uW
  	0~10mW量程,0.5%FS±60uW
  	光纤输入，FC法兰
  	波长400~1100nm或850~1700nm选配
  	探测器收光面积1.2mm
  触发方式	支持TTL Trig IN及Trig OUT
  通信口	RS-232、GPIB、LAN
  电源	AC 100~240V 50/60Hz
  工作环境	25±10℃
  尺寸	主机：106mm高 × 255mm宽 × 425mm长
  	功率模块：120mm高 × 120mm宽 × 170mm长
  质保期	1年
