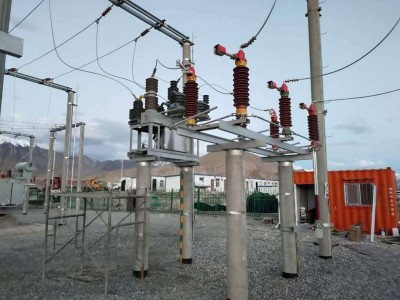

新疆喀什市35KV高原型户外高压真空断路器ZW7型
主要功能：
a.采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；b.结构简单，兔维护，不检修周期长
c.绝缘性能好，防污树巨力强；
d.可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
e.内装电流互感器，讲师精度达0.2级，可实现三相互动保护;
f.内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
使用环境条件：
a.周围空气温度：上限+40，下限-30;
b.海拔：2000m (若需增高海拔，则额定绝缘水平相应提高);
c.风压：不超过700pa (相当于风速34m/s)；
d.振幅：地震烈度8度;
e.污秽等级: iii级;
f.日温度差:不超过25
zw7真空断路器的维护与状态检修：
要确保zw7真空断路器安全、可靠地运行,一定要做好以下两项工作。
(1)做好开关设备的选型工作,严格把好开关调试交接关。
(2)在运行中加强开关设备的监视,争取做好预防性试验工作。
zw7真空断路器的合理维护：
(1)zw7真空断路器的调试、交接试验。
实践证明,只有严格把好设备的调试及交接试验关,及时发现并处理设备存在的先天缺陷,才能保证设备以良好的状况投入运行,减轻运行中的压力,降低设备运行中的故障和事故率。做好zw7真空断路器调试及交接试验工作,及时发现zw7真空断路器本体漏气及附属绝缘件击穿机构(含连杆、分合闸缓冲器等)异常,机械特性(弹跳、速度、同期等)不合格等情况,作出整改处理后才投入运行,对确保运行的安全相当重要。
(2)zw7真空断路器的定期检测：
真空断路器本体常见的缺陷主要有:真空泡慢性漏气、本体绝缘件绝缘击穿等。在目前仍未有完善的在线监测手段的情况下,定期检查绝缘,试耐压即预防试验是检验上述缺陷的主要手段。真空断路器出现问题的时间主要集中在投产6个月到2年这段时间,这时真空断路器的运行状态较不稳定,需加强运行检测。在新投运真空断路器增加了投运后3个月6个月、1年各进行一次预防性试验的内容,然后再按正常的预试周期进行预试,从而达到在真空断路器不稳定期间内加强对其运行检测的目的。实践证明效果很好。
