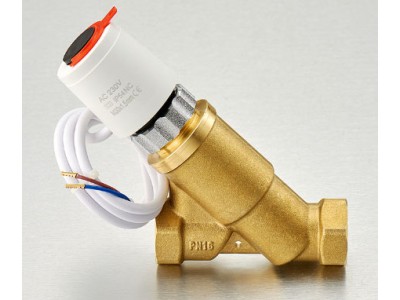

VPF动态平衡电动二通阀应用
本系列产品主要用于解决暖通空调系统中的水力失调问题，是集动态平衡和电动二通于一体的产品，特点是抗干扰能力强，控制精度高，在系统负荷波动较大的变流量系统中优势明显。
原理：
1通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。
2根据设备的输入信号对电热式开关驱动器进行动作，实现阀的开关功能。
动态平衡电动二通阀结构图：
技术参数：
阀体参数
|
规格 |
阀门 形式 |
偏差 |
公称 压力 |
介质温度 |
压差(kpa) |
流量m3/h |
|
DN15 DN20 DN25 |
二通 |
5% |
25Bar |
2~90°C |
25~250 |
0.45~1.76 |
流量按客户需求定制
驱动器技术参数：
|
编号 |
电压 |
功率 |
环境温度 |
防水性 |
|
60 00 01 |
230V |
1.8W |
0~60oC |
IP40 |
|
60 00 02 |
24V |
1.8W |
安装尺寸
|
规格 |
G |
L(mm) |
H(mm) |
|
DN15 |
G1/2” |
105 |
145～150 |
|
DN20 |
G3/4” |
105 |
|
|
DN25 |
G1” |
112 |
安装及注意事项：
1注意驱动器参数，根据要求来定工作电压。
2产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏驱动器。
3预留空间以方便维护调试，阀门两端建议使用活接，这样可以方便驱动器定位。
4安装时应注意保证水流方向与阀体上箭头所指方向一致。
5阀体和管道的连接*好用生料带（用麻绳可能会把阀体撑裂）安装扭矩M一般不会超过30NM (如右图)，
6系统打压不要关闭阀门（阀门出厂不会全关闭状态）
7锁紧工具*好用呆扳手（可防护六角不被损坏）
提示：安装前应阅读本说明书，按要求进行操作。
