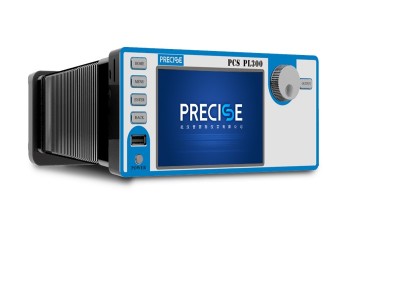

脉冲电流源简介
PL系列脉冲电流源是普赛斯仪表针对大功率激光器LIV测试而研制的，具有输出电流脉冲窄、输出脉冲电流大、支持脉冲光功率检测等功能。输出脉冲宽度*小可至100nS，输出*大脉冲电流30A。
产品应用
VCSEL激光器
激光器阵列
大功率LED
脉冲电流源特点
•5寸800*480触摸显示屏，全图形化操作
•内置LIV测试软件，加速用户完成测试
•高灵敏度宽带光功率检测
•丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
•支持U*存储，一键导出测试报告
•支持多种通讯方式，RS-232、GPIB及以太网
- 脉冲电流源技术指标
|
参数 |
指标 |
|
测试量 |
脉冲电压、脉冲电流、光功率 |
|
脉冲恒流输出 |
量程：300mA、3A、30A |
|
精度：0.1% |
|
|
直流恒流输出 |
*大电流5A，*大电压5V |
|
脉冲特性 |
脉冲宽度：100ns~5ms |
|
脉冲宽度步进：20ns |
|
|
脉冲周期：10us~1s |
|
|
脉冲*大占空比1% |
|
|
脉冲边沿时间小于脉宽的10% |
|
|
脉冲电压测量 |
量程：10V、100V |
|
精度：0.1% |
|
|
四线测量 |
|
|
脉冲光功率测量 |
量程：100uA、1mA、10mA |
|
精度：0.1% |
|
|
外接PD探测器方式 |
|
|
触发 |
支持Trig IN及Trig OUT |
|
通信口 |
RS-232、GPIB、LAN |
|
电源 |
AC 100~240V 50/60Hz |
|
工作环境 |
25±10℃ |
|
尺寸 |
106mm高 × 255mm宽 × 425mm长 |
|
质保期 |
1年 |
电压及电流精度：(不同型号电压量程由差异，以选型指南为准)
大电流脉冲电流源订货信息
|
型号 |
PL101 |
PL102 |
PL201 |
PL202 |
PL301 |
PL302 |
|
*小脉冲宽度 |
10us |
10us |
1us |
1us |
100ns |
100ns |
|
电流源脉冲*大电流 |
10A |
30A |
10A |
30A |
10A |
30A |
