光纤紧急电话主机/光纤紧急电话分机/管廊紧急电话系统

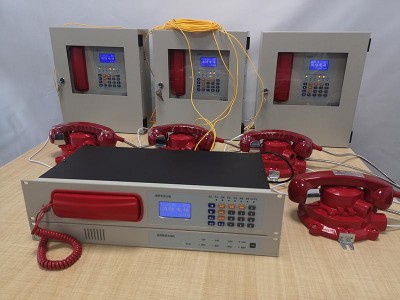

DH9361光纤紧急电话主机/光纤紧急电话分机/管廊紧急电话系统

一、概述：

1）应用范围：发生紧急情况时，控制室和现场的通讯以及消防灭火指挥和疏散救援等特

殊应用场合；城市管廊、地铁、隧道、港口等具有较远通讯距离需求的场合。

2）本设备可以单独使用，也可以和同型号设备通过我公司的KT9301 系列光端机进行光纤

联网，实现主控制室与区域控制室或各区域分机之间的呼叫/通话等功能。

a、系统联网设备包含：DH9361 消防电话主机、KT9301 系列音频数据光端机、DH9272 系

列消防电话分机、DH9273(A)系列消防电话插孔等部件；

可选组件包括：DH9277 总线浪涌保护器、DH9279 总线隔离器、KT9302 信息编辑适配器等

b、系统联网使用时，电话主机可以通过菜单设置为“系统总机”或“区域主机”；

c、系统联网使用时，可以包含17 台消防电话主机和1683 部电话分机部件；

d、区域主机可以通过菜单设置为“不转接”“自动转接”“延时转接”等方式，当本区

域分机呼入，本机未能及时接听时，可以按预定方式转接至系统总机；

e、系统组网使用时，光纤传输距离可以达到25km 以上（单模单纤）；

3）本设备采用我司的二总线技术，实现了供电与通讯、语音信号在两根线上并

行传输，接线时不分极性，方便施工及调试。

4）本设备可以与本区域内分机相互呼叫并进行全双工通话，主机可同时与5 部分机

进行通讯；当作为“系统总机”使用时，系统总机与各区域主机或各区域分机之间可相互呼

叫并进行全双工通话，可以与5 台主机或分机进行通讯。

5）本设备具有分机位置备注信息功能，可以通过键盘输入或使用专用工具（KT9302 信息

编辑适配器）通过电脑写入。

6）本设备具有非常完善的检测措施，可实时监测总线状态及分机状态，当线路发生开路

或短路故障/或分机“掉线”时可以发出声、光报警提示。故障排除后，可自动恢复。

7）本设备采用全数字量控制，各功能单元采用ARM 集中控制，并结合软硬件技术，

所以能适应各种复杂环境应用。采用硅胶键控制，手感好。

8）本设备具有记录和显示呼叫、应答时间的功能；并能查询显示不少于1000 条时间记录；

系统总机可以通过菜单操作查询各区域主机保存的时间记录。

9）本设备采用数字录音技术，可靠，寿命长，通话自动录音；单台设备录音时间

不少于120 分钟。

10）本设备具有自检功能，能对显示、发声器件进行检测。

11）执行标准：《消防联动控制系统GB 16806-2006》及第1 号修改单。

二、主要技术指标：

1） 供电电源：DC24V±10％ 电流：≤1A

2） 话音频响：300～3400Hz（±3dB）

3） 传输衰耗：≤5dB

4） 线路条件：分机端电压不小于18V

线材：应使用屏蔽线或双绞线，线径应在1.5 平方毫米以上，布线长度若超过1

千米，线径应适当加粗；若使用屏蔽线，屏蔽层应一端接地。

线间绝缘电阻 ≥ 20kΩ 线间电容 ≤0.7μF

5） 总线长度：≤1200 米

6） 录音时间：大于120 分钟

7） 时钟误差：﹤6s/天

8） 工作环境：温度0～40℃，相对湿度小于95﹪。
