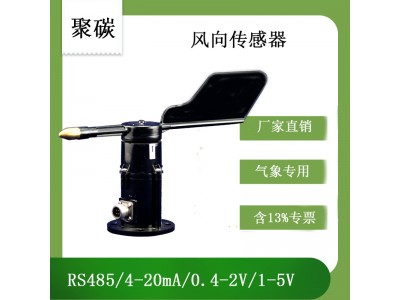

产品概述

本产品外型小巧轻便，美观坚固，便于携带和组装，风向标形状设计合理，对自然界大气风向具有准确的定位作用。采用聚碳材质，具有防雨、防腐蚀、坚固实用等优点。

功能特点

◆自体积小，重量轻，野外携带安装极为方便，防水防震结构设计，可在野外全天候使用

◆检测精度高，系统采用低功耗节能设计，数字处理技术

◆量程宽，稳定性好

◆数据信息显示线性度好，信号传输距离长，抗外界干扰能力强

适用范围

该传感器可测量室外环境中的风向，可以测量以标签北为起点的0-359度的自然界风向，具有很高的性价比。该仪器广泛用于气象、农业、林业、水利、建筑、科研及教学等领域。

工作、存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存温度：-40～125°C

储存湿度：＜80%（无凝结）

工作原理

内部采用霍尔角度传感器。并选用低惯性轻金属风向标响应风向。当风向发生变化，尾翼转动通过轴杆带动轴芯磁铁转动，从而在输出变化的电压信号。

技术参数

供电电压：7V～24V DC

测量范围：0--359°： (0.4V,或4MA对应0度，北的方向)

16个方位：（每增加0.1v或1ma增加一个方位，

0.4-2v或4-20ma，16个刻度对应16个方位）

测量精度：±1°

工作电流：＜15mA

负载能力：小于600欧 一般建议250欧

信号输出：

电压型：

输入电压：7V～24V   DC

输出信号：0.4～2V

风向值=（输出电压-0.4）/1.6*360

输入电压： 12V～24V   DC

     输出信号：1～5V

风向值=（输出电压-1）/4*360

电流型：

输入电压：12V～24 V   DC

输出信号： 4～20mA

风向值=（输出电流-4）/16*360

485型：

输入电压：7V～24 V   DC

通信协议：Modbus-RTU

设备功耗：<25mA

防护等级：IP66

响应时间：2s

尺寸、重量

外型尺寸：见下图

整机重量：104g
