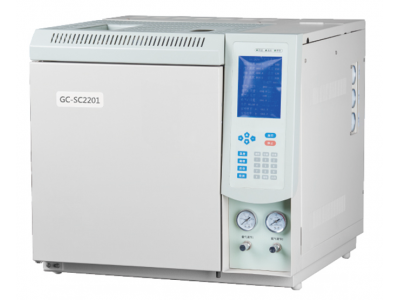

气相色谱分析系统GC-SC2201

简介：

GC-SC2201气相色谱分析系统是采用全微机化、高性能、电力系统专用的气相色谱仪。整机采用单元化组合设计，具有温控精度高，气路流量稳定、检测器灵敏度高、性能稳定可靠、重复性好、操作简便等特点。

适用标准：

GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》

GB/T7252-2001《变压器油中溶解气体分析和判断导则》

DL/T 722-2000《变压器油中溶解气体分析和判断导则》

DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

仪器特点：

1.仪器同时安装热导检测器 (TCD)和氢火焰离子化检测器（FID），单柱串联分析。

2.四路温控的设定值，超温保护值，13阶程升控制等。

3.仪器自带压力传感器，当压力不足或无压力时，自动关闭TCD，并有误操作保护TCD装置，双重保护TCD检测器。

4.进样恒压装置，进样波动更小，峰型自动判断更准确。

5.特制定量卡RSD≤0.5%（国标RSD≤3%），进样更方便，数据更准确。

6.中文的窗口界面以及实时操作提示和在线帮助；

7.实时显示色谱峰保留时间；

8.开放式的数据格式，适用于多用户数据共享；

9.分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示多种故障诊断方式；

10.自动或手动编辑峰鉴定表。自动计算校正因子，可以进行单点或多点校正；

11.通过设置参数和时间程序或手动修正方式进行色谱峰的识别、删除及调整基线切割；

12.提供固定格式和自定义模板格式的结果报告打印

技术参数：

氢火焰离子化检测器（FID）：

u 圆筒型收集极结构设计，石英喷嘴，响应极高

u 检测限：≤1×10-11g／s（正十六烷/异辛烷）

u 基线噪声：≤1×10-13A

u 基线漂移：≤1×10-12A/30min）

u 线性：≥106

u 自带点火开关

u 稳定时间：十分钟

热导检测器（TCD）：

u 采用半扩散式结构

u 电源采用恒流控制方式

u 灵敏度：≥7000mV·ml／mg（正十六烷/异辛烷）。

u 基线噪声：≤20μV。

u 基线漂移：≤50μV/30min。

u 线性 ≧104

温控指标：

u 柱 箱：室温上8℃~399℃ 精度±0.1℃

u 进样器：室温上8℃~399℃ 精度±0.1℃

u 检测器：室温上8℃~399℃ 精度±0.1℃

u 转化炉：室温上8℃~399℃ 精度±0.1℃
