点击下图片即可查看大图

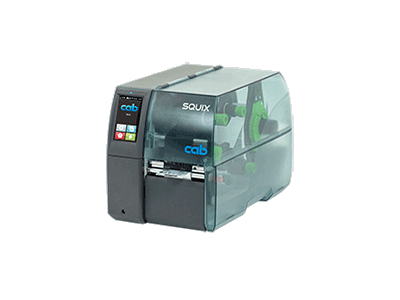

cab 专业的工业型条码打印机 SQUIX 为畅销的 A+ 系列 的后续机种，适用于各种应用领域。cab 条码打印机持续将研发的重点朝向直觉易用的操作和稳定可靠。
条码打印机的机构料件皆以高品质的材料制作且在外型及功能上达到完美的协调性。多元的周边配件和软件可提供客制化的解决方案。
无论是脱机操作、连接电脑或透过网络进行，组装扎实的条码打印机 SQUIX 都能配合个别需求。高速处理器能确保打印工作的快速进行并即时提供所需的标签。
• 创新技术
• 直觉易用的操作
• 精准打印
• 打印稳定可靠且快速
• 简约优美的造型设计
• *高的品质要求
应用案例
印刷电路板标签
印刷电路板标签
*小标签尺寸为 4 x 3 mm - 适用于极小的有限空间。
序号铭板标签
*大至 600 dpi 的高分辨率，可打印字型、图形及条码。
外箱栈板标签
*大可打印标签尺寸为 DIN A5 ( 德国标准 ) 纸张大小。
工业型条码打印机 SQUIX
出纸方向 靠左
窄幅机种
打印区域有限的小标签专用
多元应用机种
*畅销的工业广泛应用机种，多元配件衍生应用。
宽幅机种
适用于 Odette 及 UCC 型式的标签在物流方面的应用
标准版
无论是纸卷式或折迭式都可打印在标签纸或连续性纸张上。打印完成后可用锯齿状的撕纸挡板撕下标签。可另选配切刀裁切标签或外接回卷器回卷已打印的标签纸卷。
剥离版 ( P 版 )
标准版之外另有自动剥离标签的版本。打印完成后标签会从底纸上被撕下。可手动或透过贴标手臂取走标签。出货内容包含数码 I/O 接口。
出纸方向置中
条码打印机 SQUIX 4 P
超宽幅机种
适用于栈板标签及圆桶标签
其他机型：
出纸方向置中的条码打印机 SQUIX
出纸方向置中
SQUIX 4 M
特别针对较小的标签或较窄的连续材质
SQUIX 4 MT
专用于连续性纸张及布质标签
技术细节
1 折叠外盖
耐冲击塑料所制成的两片式上盖，打开时可折迭。只需占用极少的工作空间。借由透明外盖可检视耗材剩余量并观察完整的打印流程。
2 打印头立柱
一个立柱固定于内侧；另一个立柱调整至标签边缘，确认打印品质良好后就定位。
3 坚固底座机构
一体成型铸铝打造。所有打印机构皆稳固组装于支架底座上。
4 具有涂层的打印滚轴
合成橡胶涂层的标准品提供高度打印精准度；矽胶涂层的选配品特色是极长的使用寿命及更高的打印宽容度。
5 剥离功能
打印后透过标签剥离板自底纸上撕去标签；借由马达驱动辅助滚轴 ( 下滚轴 ) 及压平辅助滚轴以达到精准打印和剥离。
6 周边配件连接埠
可快速简易地连接模块化配件。所有周边配件皆以螺丝固定于两个卡榫上借以连接至条码打印机。
7 碳带供应轴及回收轴
轴心三片旋紧式设计让碳带装卸更方便快速。
8 标签纸卷轴
加装弹簧伸缩及螺纹基座的挡纸板能确保进纸的持续平稳以达到高度打印精准度。纸管直径达 100 mm 的标签纸卷建议使用纸卷转接头。
9 内建底纸回收轴
剥离版的机型可借由标签底纸回收轴回卷打印完成的标签纸或底纸，不论有无纸管皆可回收。轴心三片旋紧式设计可轻易取下打印完成的标签纸或底纸。
10 减震摆臂
搭配铁氟龙材质的辅助滚轴 ( 下滚轴 )，加装弹簧伸缩的减震摆臂可在打印启动时减轻张力并从而加强打印精准度。
11 标签纸导引夹
导引夹安装于减震摆臂上。借由调整旋钮将导引夹调整至标签边缘。
条码打印机 SQUIX 4 P
操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定
1 LED 灯显示：开机
2 状态列：接收打印资料、记录资料串流、碳带将耗尽预警、插入 SD 记忆卡 / U 盘、蓝芽、WLAN 无线网络、以太网络、U* Sl*e 传输接口、时间
3 状态通知：待机、暂停、每笔打印工作完成的标签数量、已就剥离位置的标签、等待外部信号
4 U* 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。
5 U* 无线网卡 2.4 GHz 802.11b/g/n 为标准出货内容；在热点模式中可设定借由行动装置透过 WLAN 无线网络直接连结条码打印机。
6操作
切刀 / 虚线切刀：直接裁切外挂回卷器：外卷或内卷
切刀 / 虚线切刀：直接裁切外挂回卷器：外卷或内卷
撕纸或剥离模式：打印下一张标签贴标手臂：进行贴标作业
外接操作面板
功能与条码打印机上的操作面板相同
屏幕的显示会随着摆横或摆直转换。
可依需求选择使用外接操作面板或条码打印机内建的操作面板。
条码打印机连接埠：U* 2.0 高速装置
1 LED 灯显示：开机
2 U* 插槽 维修用 U 盘或 U 盘专用，可上传档案至机身内建快闪记忆体。
3 U* 传输线，长度有 1.8 m, 3 m, 5 m。长度如超过 3 m 则只能使用规定的传输线；规格尺寸请参见安装说明。
打印头
所有同样宽度的打印头可任意替换。可由 CPU 自动辨识并校正。
重要的资料如使用寿命、*大操作温度及加热记录会直接储存在打印头内。借此原厂能读取这些数据资料。
SQUIX 2, SQUIX 4 专用打印头 - 300, 600 dpi
可产生边缘锐利的打印效果；
专用于极小字型和图形的序号铭板。需要以树脂碳带搭配较高的温度打印。
SQUIX 4.3, SQUIX 6.3 专用打印头 - 203, 300 dpi
使用寿命长，专用于热感应打印及恶劣的使用环境。
维修保养
维修保养
规格资料
