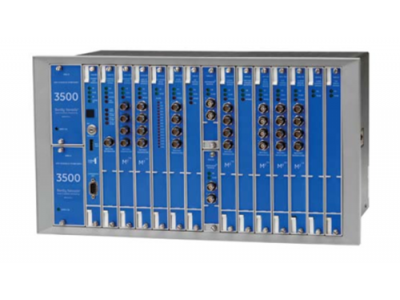

框架接口模块
框架接口模块 (RIM) 是3500框架与组态、显示和状 态监测软件连接的主要接口。每个框架要求有一个 RIM，安装在与电源模块紧邻的框架插槽中。RIM支持 专有协议，该协议使用3500组态软件1对框架进行组 态，并提取框架数据和状态信息用于3500操作者显示 软件。当Bently Nevada状态监测软件与3500系统配合 使用时，RIM还通过我们专有的数据管理者® 协议连接 到相应的外部通讯处理器，如TDXnet™、TDIX或DDIX
等。RIM必须位于紧邻电源的框架插槽中。
RIM中包含系统OK继电器2 ，由RIM自身以及框架中其
它模块的NOT OK状态触发。
RIM为其本身提供“自检”功能，同时，除了各个独 立的监测器、继电器、通讯以及其它模块提供的监测 功能以外，它也为框架提供“自检”功能。虽然RIM 为整个框架提供一定的通用功能，但它并不是关键监 测通道的组成部分，不影响整个3500系统的正确和正
常运行或其机械保护功能 。
RIM有四个前面板LED：
OK ીી指示框架接口模块及其模块工作正常
TX/RX ा 当RIM与其他框架模块通讯时闪亮ڨᤧᝤ
TM ી  指示框架处于警报倍增模式
ConFIG OK ស 指示框架中的任一模块未被组态或组态错误：框架接口模块的预存组态与框架的物理组态不匹配，或不符合安全选项条件

系统组态除两级软件密码保护外，还受RIM前面板上 钥匙锁的控制，以防止未授权的修改或随意改动。 RIM可以通过前面板上的串行通讯端口与便携式计算 机连接，现场修改组态。也可通过 后面板上的串行通讯端口*连接 到组态工作站上，或通过可选的 安装在RIM中的调制解调器与远程 计算机相连。RIM提供前面板DIP开 关，当多个3500框架通过网络互联 时，可以赋予其*地址。 RIM前面板上具有一个系统复位开 关，可以清除系统中任何闭锁的报 警以及闭锁的NOT OK状态。RIM的 后面板上还提供一套接口，允许远 程激活复位开关。 对于三重模块冗余(TMR)应用，3500系统要求TMR形式 的RIM (本说明书的TMR部分将介绍更多信息)。
