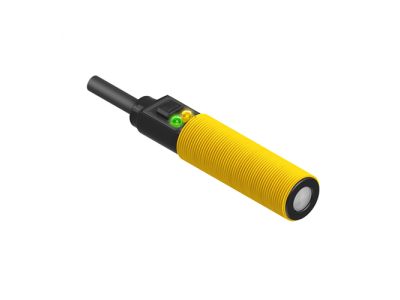

模拟S18U直线系列：接近模式
范围：30毫米至300毫米; 输入10-30 V dc
输出：模拟4-20 mA
2 m（6.5 ft）电缆
零件编号： 02702
感应光束 超音波
电缆长度（米） 2个
PC可配置 不
感应模式（常规） 接近
感应模式（详细） 飞行时间
房屋风格 桶-直
设备类型 传感器
主要房屋材料 ABS /聚碳酸酯
输入输出 模拟量
指标 LED灯
联系 电缆
模拟输出配置 4-20毫安
模拟分辨率/离散重复性 在2.5毫秒响应速度下为1，在30毫秒响应速度下为0.5
快速断开类型 没有QD
*大感应距离（mm） 300
*小感应距离（mm） 30
感应光束 超音波
电源 直流12-30 V
上电延迟（毫秒） 300
调整项 按钮; 远程教学
温度影响（mm /°C） 感应距离的0.02％/°C
针数 5
振动 MIL-STD-202F要求 方法201A（振动：*大10到60Hz，两倍振幅0.06英寸，*大加速度10G）。
机械冲击 IEC 60947-5-2要求：30G持续时间11 ms，半正弦波
模拟电压输出额定值 *小2.5kΩ 负载阻抗
离散（开关）输出 双极（NPN和PNP）
输出保护 防止短路情况
IP等级 IP67
NEMA等级 NEMA 6P
储存温度（℃） -40至80
*高工作温度（°C） 60
*低工作温度（°C） -20
Max Op。相对湿度（非冷凝）（％） 100
预热时间（分钟） 10
上电时的温度预热漂移 温度 启用补偿，上电时<感测距离的1.0％。
温度 热身漂移（注1） 30分钟后，视在转换点小于实际位置的0.5％。
温度 热身漂移（注2） 60分钟后，视在转换点小于实际位置的0.3％。
*小响应时间（毫秒） 2.5
重复率（毫秒） 2.5
模拟线性度（mm） +/- 0.5
机筒直径（mm） 18岁
*小窗口尺寸（毫米） 5
远程示教和激光控制输入阻抗 12kΩ
超声波频率（kHz） 300
功率/电流消耗（不包括负载） *大65 mA; 40 mA @ 25 V直流
电源保护电路 具有反极性和瞬态过电压保护
功能：远程教学 是的
功能：清除物体检测 是的
功能：计时（保持/延迟） 不
特点：耐化学腐蚀 不
应用：超声波 是的
通用以太网协议 不
IO链接 不
PROFINET 不
RS-232 不
RS-422 不
RS-485 不
SSI 不
无线的 不
1线串行接口 不
现场总线 不
