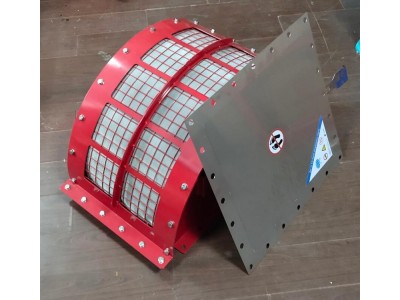

无火焰泄压装置（提升机无火源泄爆阀）

无火焰爆炸泄压装置，也称无焰泄放装置或无焰泄压阀，英文全称为Flameless explosion venting device，是一种可用于是室内粉尘爆炸泄压的防护装置。采用独特的筛网结构，可以有效的熄灭泄爆释放出来的火焰，同时降低气流和粉尘的温度，从而达到安全泄爆的目的。

无焰泄放装置，由泄压元件和灭火元件两部分组成。泄压元件通常采用爆破板（也称泄爆片、爆破片或爆破膜等），根据现场工况或工艺需求选择合适的泄压面积和静开启压力。在工贸行业可燃性粉尘爆炸危险区域内，常采用静开启压力为0.01MPa（即0.1bar，或0.1 公斤）。灭火元件通常为多孔多层结构，具有较大表面积，不仅能通过吸热降低火焰温度，还可以捕获粉尘，从而达到灭火的效果。

无焰泄放装置的可选配件包括背压支撑装置和泄爆探测器。背压支撑装置，也称负压托架，是安装在泄爆片与被保护容器之间，用来防止泄爆片因容器内的负压导致的损坏。泄爆探测器是安装在泄爆片上的一个探测装置，用来检测泄爆片是否开启。

无火焰泄压装置（提升机无火源泄爆阀）如何工作

无焰泄放装置由两部分组成，防爆板和灭火模块。防爆板（爆破片）对爆燃压力快速升高作出反应，立即打开以减少压力。当膨胀的火球通过打开的防爆板时，被灭火模块拦截。有框架支撑的不锈钢精密网丝发挥三维火焰捕捉作用，扑灭火焰。灭火模块消除爆燃的火焰、降低热气体温度，以及捕捉通过开启的防爆板的燃烧和未燃烧的粉尘。

无焰泄放装置实现熄灭火焰、滞留粉尘，控制压力和温度，该安全装置可以应用于室内，以满足不能向室内直接泄放爆炸 影响的要求。

无焰泄放装置的五个安全功能：

●火焰捕捉 – 任何火焰都不能逃脱，提供安全的操作环境。

●消除外部二次点火及其可能引起的连续爆炸对设备的危害性。

●粉尘滞留 – 捕捉加工物质，消除潜在的有害物质进入环境中。

●消除高压- 缓冲爆炸压力峰值，保护人员和周围环境，包括建筑物，不受爆炸的压力威胁。

●温度控制 – 吸收火球，但周围环境温度几乎不升高。

无火焰泄压装置（提升机无火源泄爆阀）说明；

1.安装法兰（集成有负压托架），与被保护容器焊接；

密封胶垫和爆破板（泄爆片），爆破板标牌文字朝向无火焰爆炸泄压装置，未开缝一侧安装在无火焰泄压装置吊环的下方；

密封胶垫和无火焰爆炸泄压装置。

2.安装前应对被保护容器进行泄压设计，并将泄压设计书存档。泄压设计应包括以下内容：

被保护容器的结构尺寸、强度和位置（室内或室外）；被保护容器内的粉尘爆炸性参数，包括：

爆炸压力pmax；

爆炸指数KSt；

粉尘云*小点火能量MIE；

粉尘云着火温度MIT；

泄爆压力pred,max；

需要的泄压面积和依据；

泄压装置的数量。

3. 安装前应确保产品是未经使用的全新产品，没有经过爆炸泄压。

4. 安装应采用强度不低于8.8 级的螺栓，严禁暴力装卸。

5. 本产品仅限室内安装和使用，产品表面不应有覆盖物。

6. 被保护容器的泄压口尺寸应与本产品的公称尺寸一致。

7. 采用背压支撑装置的时候，有效泄压面积应减去支撑装置遮挡的泄压面积。

无火焰泄放装置（管道阻火泄爆阀）使用和维护要求

1. 定期检查泄压元件（泄爆片）的破损情况，检查周期应不大于1 个月。

2. 定期检查灭火元件是否有堵塞，检查周期应不大于1 个月。

3. 如发现泄压元件破损，应及时停机更换，更换过程中，应确保没有残余粉尘或有效的点火源。

4. 本产品为不可再用产品，发生爆炸泄压后应立即返厂维修或更换，用户不得私自打开压板，损坏压板上的防盗螺栓后将不予保修且不保证产品的功能性。

重要警告提示

错误的使用可能导致粉尘爆炸事故，造成人员伤亡和财产损失！

应确保现场工艺粉尘的爆炸性不高于产品规定的适用粉尘，包括爆炸威力和点火敏感性！

应确保本产品的有效泄压面积之和不低于被保护容器需要的泄压面积！

应确保泄爆压力不高于本产品规定的值！

应在本产品外的危险区域内设置警示标志，限制人员进入，且不得放置任何可燃物！

使用和维护要求

1. 定期检查泄压元件（泄爆片）的破损情况，检查周期应不大于1 个月。

2. 定期检查灭火元件是否有堵塞，检查周期应不大于1 个月。

3. 如发现泄压元件破损，应及时停机更换，更换过程中，应确保没有残余粉尘或有效的点火源。

4. 本产品为不可再用产品，发生爆炸泄压后应立即返厂维修或更换，用户不得私自打开压板，损坏压板上的防盗螺栓后将不予保修且不保证产品的功能性

无焰泄爆装置分类：根据使用工况不同，可分为圆形无焰泄爆装置、矩形货焰泄爆装置。

可应用设备：料仓/容器、过滤器/旋风分离机、提升机/槽形链板输送机、喷雾干燥机。

应用行业：木材加工、塑料、烟 草、喷涂、食品和奶制品、塑料及柒料加工、谷物存储及加工、制药、煤碳加工、酿酒、化工、金属加工、化学品、电力、水泥等行业，

更多安装和技术详情，可咨询：江西世纪行 【刘工】

我司主营：无焰泄爆装置、管道火花探测器、单向隔爆阀等安防产品，可提供安装和技术咨询。
