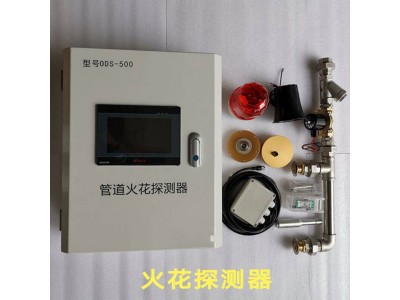

管道火花探测器(火花探测报警器) 火花熄灭系统

可自动处理产生除尘管道等密闭粉尘环境内的火花，确保整个生产流程不会被打断，为企业的生产作业提供安全保障。

更多咨询江西世纪行刘先生

管道火花探测器(火花探测报警器) 火花熄灭系统技术参数：

1.供电：220VAC 探测数量 ：1组

2.熄灭数量 ：1组

3.联动输出点 ：1组继电器，无源，常开或常闭

4.模块自检 ： 自动

5.报警 ： 声光报警

6.显示：液晶触摸屏

7.操作方式 ：触摸屏

8.外形尺寸：330*450*150

本公司特殊设计的高压防堵喷头具备喷射角度和雾化效 果，保证了水雾对整个管道的覆盖，并且无需大量喷水。在熄灭火花的同时并不会对您的管道、除尘，滤网等设备造成影响。同时，独特设计的高压防堵喷头具备防堵特点，可有效防止沾水物料对喷射孔的堵塞。同样的熄灭模块可用于其他行业熄灭。如金属加工行业，可通氮气或二氧化碳进行火花的熄灭。火花结束后，系 统 便自动停止熄灭作业。全程无需人工干预和操作，也无需中断您的生产作业，满足您的连续生产的需求。同时，系 统具备联动输出点（继电器无源常开或常闭触点），兼容现有的 PLC，除尘风机控制器，进行后续联动措施。

控 制 器

可编程；

模块化设计；

容易增减控制点数目；

各控制点相互独立。

探 头

分别有常维高温和可见光3种型号

近红线头探测头的响应波长范围是440-1100nm

极高度的灵敏度，在1米距离能探测到136uW的能量

喷淋熄灭系 统

采用雾状喷淋方式；喷水的时间可以通过控制器调节；

过滤器、电磁阀、水压开关和特制的喷头；

特种不锈钢制成的安装支架安装在管道外，形成的弧型，有效地防止灰尘的积聚；

多喷头一次性安装的模式，不需要在管道上开安装门；

系 统响应时间为0.3秒或者0.4秒。

管道火花探测器(火花探测报警器) 火花熄灭系统优点：

控制箱是火花探测系 统的核心。它负责熄灭任务、自检任务、人机交互、和记录分析所 有的事件。

1、 ARM芯片，火花响应速度在纳秒（ns）级别。软件采用 EeOS实时操作系 统，

零死机风险，确保火花即刻反应。系 统具备多任务的处理能力，为监控和处理每个区域的火灾隐情提供了并发的技术保障，同时节约您的投资成本。

2、 熄灭作业自动终止。系 统一旦探测不到火花，就自动停止熄灭作业；生产线可以继续运行，不需要停止，也无须人工干预，zui大程度地提高了生产效率；这种特殊功能正是该

系 统区别于一般安防系 统的地方。

3、 高品质人机交互体验；8寸超大液晶显示屏，LED背光；图形化操作界面，简单易用；表

面强化电阻触摸屏，耐脏、耐磨。

4、 详细的事件记录。可存储多达 2000条的数据，不但为事后分析提供了可 靠的依据，更为

今后更好的生产提供了有效的参考。详细记录了火花发现的时间、地点、数量、持续时间，熄灭作业的开始时间、停止时间、作业地点，系 统周期性自检的结果，各个子系 统的运行状况。所 有这些记录掉电依然可以保存，不会丢失您的任 何信息。

5、 完善可 靠的自检系 统。在检测管道内火灾隐患的同时，不断地定期检测所 有模块的健康状况，保证整套系 统 的良好运行；如发现损坏、断线、水压不足、漏水、系 统断电等故

障，可快速告警，通知用户。

6、 可配置的联动措施。系 统配有继电器，用户可以根据实际需求配置联动继电器输出；继

电器可以配合用户的除尘设备或生产线，采取进一步措施。

7、 可选配的后备电源模块。该模块附带一蓄电池，可以在外接电源停电或意外断电的情况

下满负荷工作 24小时，确保系 统不间断地保障您的生产安 全。

8、 每个输出点均有丝，确保无短路风险。我们在每个丝槽内附带备用丝，贴心备用。在发生短路后，可立刻换上备用丝。

管道火花探测器(火花探测报警器) 火花熄灭系统技术优点

火花探头安装在输送管道壁上，有效地捕捉管道中火花发出的红外线。即使火花隐藏在稠密的物料中，探头也能灵敏地探测到。

1、 探测灵敏。在研究各类火花的特征光谱曲线的基础上，选择对应的高速光敏原件，匹配探测波长范围。探头能够探测到zui小的火花和炽热颗粒，具有高度的灵敏性；同时，探测系 统能够穿过高密度的物料、尘埃进行探测。

2、 采用光电检测技术。非接触检测，不对被检测对象有任 何的干扰，不会影响正常的生产流程；同时具备灵敏度高、稳定性好、功耗低、寿命长等优点，适合工业级的不间断工作。

3、 广角探测设计，用两个探头就能完 全覆盖管道。

4、 外壳坚固。探头外壳采用航空铝材料和不锈钢，轻巧坚固，耐氧化、耐腐蚀。配合专门

设计的防水槽和密封圈，使得外壳整体达到了 IP67防护等级，可用于户外的严苛环境。醒目的外层黄色涂装，使您一看便知探测点的所在。

5、 安装快速。探头安装采用专门的连接件，使得安装非 常容易，一个人需数分钟就能完成一个探头的安装。

世纪行的火花探测报警熄灭控制系 统，结合采用进口芯片，达到国内良好水平。广泛应用于国内各化工厂、家具厂、木材板厂、门窗加工厂等，以经济实用。
