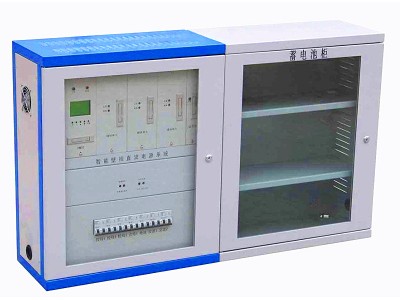

PD-GZDW10AH12AH20AH24AH壁挂式直流屏

1.  概述

PD壁挂电源是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

1.  系统技术指标

交流输入电压： 220V±20%      PT供电电压： 100V±10%

电网频率：50Hz±10%           功率因数：≥0.85

输出电压范围： 90V-140V连续可调（对于110V系统）

180V-280V连续可调（对于220V系统）

输出限流：0.2A-2.5A(单模块)     稳压精度： ≤±0.5%

稳流精度： ≤±0.5%            纹波系数： ≤±0.1%

均流度：    ≤5%                 效率： ≥93%            绝缘电阻： ≥10M

输出过压保护： 280V±2V(220V), 140V±2V(110V)

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

相对湿度:  ≤90%               环境温度:  -5℃～45℃   可闻噪音:  ≤55Db

外形尺寸：680x560X265(高X宽X深)
