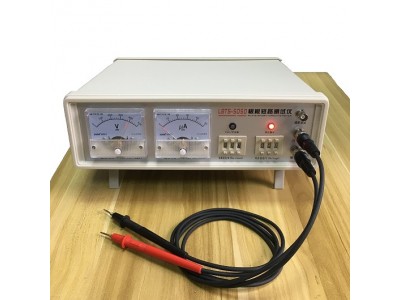

概述 LBST-5050极板短路测试仪是深圳市宏大电子设备有限公司根据高压击穿的原理，对锂电池的极板实施微短路测试的仪器，以漏电电流的大小来判断其极板短路的程度。
主要参数
-
输入电源：AC 220V±10％ 50Hz；
-
输出电压：DC 0-500V(可调)；
-
仪器可测漏电电流为50μA；
-
仪器可测电阻199MΩ；
-
电流、电阻、电压三者之间的关系为：I=V/R（即电流=电压÷电阻）；
-
在测试时，将两测试表笔接上被测极板的正、负极，电流表①可实时显示被测极板的漏电电流实际值；
-
仪器只限于测试未注酸的锂电池极板；
-
在测试前，必需先设置好极板的电压及电阻值。电阻值的设定要根据电压值来确定，具体设置请参照下表
|
电压/V |
电阻值/MΩ |
|
≥25 V |
1～20 MΩ |
|
≥100 V |
1～100 MΩ |
|
≥200 V |
1～200 MΩ |
