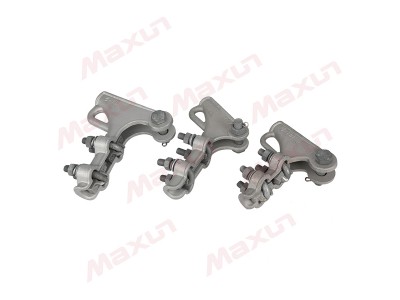

NLL 系列螺栓型耐张线夹
NLL 系列螺栓型铝合金耐张线夹适用于20KV 及以下架空线路中，在耐张杆上固定铝绞线或钢芯铝绞线，用于架空绝缘铝导线和绝缘罩配套适用，起绝缘防护作用。
NLL 系列螺栓型耐张线夹结构特点
▪ 夹体采用高强度铝合金制造；▪ 外表光洁，使用寿命长；
▪ 安装使用方便；
▪ 无磁滞损耗，是节能认证产品。
NLL 系列螺栓型耐张线夹绝缘罩性能特点
▪ 1-10KV 工频耐压：≥ 18KV，保压1分钟不击穿；20KV 工频耐压：≥ 30KV，保压1 分钟不击穿；
▪ 绝缘电阻：＞ 1.0*1014Ω；
▪ 环境温度：-30℃～ +90℃；
▪ 耐气候性能：经人工气候老化试验1008 小时后性能良好
型号
适应导线直径
（包含缠物）
(mm)
主要尺寸(mm)
U 型螺栓
M1
标称破坏
载荷(KN)
参考重量
(KG)
L
L1
C
M
NLL-1A
5.0 ～ 10.0
100
135
17.5
16
2-M12
40
0.702
NLL-2A
10.1 ～ 14.0
115
165
18.5
16
2-M12
40
0.824
NLL-3A
14.1 ～ 18.0
150
235
27
16
3-M14
70
1.714
NLL-4A
18.1 ～ 23.0
155
255
27
18
3-M14
90
2.237
NLL-5A
18.0 ～ 29.0
180
255
30
18
4-M14
100
2.428
