MBR又称膜生物反应器，是一种由活性污泥法与膜分离技术相结合的新型水处理技术。MBR膜目前主要分四种：中空纤维膜、平板膜、陶瓷膜、管式膜。
中空纤维膜（又称帘式膜）和平板膜一起称为“有机膜”，主要材质是PVDF（聚偏氟乙烯）这是现在市场上所有膜的主要材质。但是现在又新出了一个PTFE（聚四氟乙烯）材质的，据说更优于PVDF，拉膜的时候孔径分布会更均匀，号称“塑料王”。
陶瓷膜也是近些年新出来的，和有机平板膜一起称为“平板膜”，陶瓷膜化学稳定性非常好，能耐酸、耐碱、耐有机溶剂，耐高温；孔径分布窄、分离效率高等优点。我接触的陶瓷膜主要材质是氧化铝、氧化钛，好像还有氧化硅。
有机管式膜作为膜元件的一种形式，适用于超滤、微滤、甚至是纳滤等膜分离技术，其优点是流道宽，料液在管内湍流流动，对料液的预处理精度要求低。管式膜易于清洗，除可用化学试剂清洗外，还可以用机械物理擦洗的方法。管式膜组件的压力损失小，因此其流道长，过滤效率高。

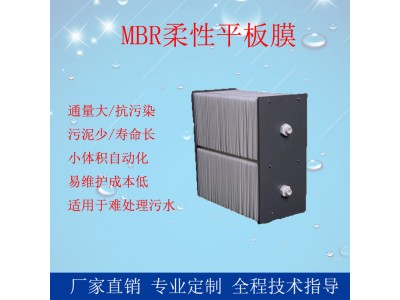

平板膜就是一片板（一般是ABS）上面有导流道，双面贴上衬布和PVDF材质的膜片，经过无缝焊接之后形成的一块膜片。还有两种膜片也称之为平板膜，一是软片膜，二是柔性膜。平板膜组件：常见的是由304不锈钢焊成的架子，将膜片一片片插入其中进行固定，装上曝气管件和集水管件等，称为膜组件。目前常见的的10-250片之间可以整数形成组件，无论单片膜的大小。从理论上讲，膜片破损，产水下降后，可以单片排查，单片更换，从而节省更换费用。
二、膜组件如何选型？
根据水质来进行选择膜通量，10-26L/m2h，举例：生活污水可以选择18-22L/m2h，电镀、医药等废水可以选择12.5-15L/m2h来进行计算。还要注意处理的水进入膜池的成分，是否有大量的油、钙镁离子、以及可以和膜相融的有机溶剂等等。
