宁波魔镜灯雷达传感器定做 成都毫米波雷达传感器规格齐全FR58L4M32-4608 5.8GHz 雷达传感器使用说明概述

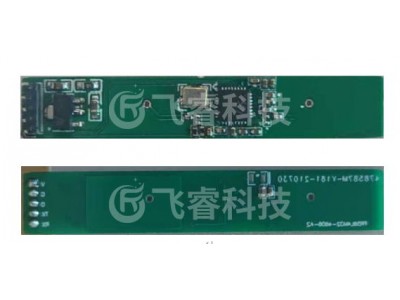

FR58L4M32-4608 是飞睿科技推出的小型化5.8G 雷达传感器，模块尺寸46*8mm，该模块完整集成了5.8G 微波电路、中频放大电路以及信号处理器，集成度高且生产一致性好，外围搭配小型化平面天线，在保证传感器性能的同时大大减小了整体尺寸。
输入输出接口
模块预留5个插针孔，PIN距为1.27mm，可以使用VCC、GND和OUT三个PIN，如需调谐距离和延迟时间等参数，可通过串口RX和TX来灵活配置，对于没有上位机的场景，也可把RX和TX作为I/O口来调节参数，下表是各PIN脚定义说明：
Pin 名称 功能 备注
VCC 模块供电 通用版本模块未贴LDO，VCC 为 5V；VCC 为7~12V，模块默认功耗38mA，建议电源驱动能力>50mA
GND 接地PIN
OUT 输出信号 默认输出5V高低电平
TX 串口/烧录tDio/IO 可用于软件升级或性能参数调节
RX 串口/烧录tClk/IO 可用于软件升级或性能参数调节
电气参数
参数 *小值 典型值 *大值 单位 备注
发射频率 5725 5875 MHz
发射功率 0.5 1 mW
输入电压 4.5 5 5.5 V 默认版本未贴LDO
输出高电平 5 V
输出低电平 0 V
工作电流 38 50 mA
感应距离 10 12 M
亮灯时间 30 S 根据具体需求可调
光敏阈值 10 Lux 根据具体需求可调
使用温度 -30 85 °C
宁波魔镜灯雷达传感器定做 成都毫米波雷达传感器规格齐全FR58L4M32-4608至少需要3个插针，分别是VCC、GND和OUT，此时感应延时和感应距离为固定值，如需调节感应延时和感应距离等相关参数，硬件上需要将RX和TX连接到上位机。
软件配置上，RX和TX可作为I/O口或当作UART口来调谐模块参数,RX和TX默认用作
UART口，上位机可以通过F串口来调谐雷达感应的距离，感应的延迟时间以及光敏阈值等等。
探测范围示意
雷达传感器的感应灵敏度可通过串口来配置，其极限感应距离12米，实际感应距离可根据需要适当调节。以下是雷达探测范围示意图，如果灵敏度设置的更高，探测范围也会相应变大，图中深*域为高灵敏度区域，该区域内可完全探测到，浅*域为低灵敏度探测区域，该区域内可基本探测到物体。
模块上电时序图
模块有上电自检功能，即模块上电后，OUT脚先输出高电平，延迟1S后输出低电平，低电平延迟1S后进入正常感应模式
根据国外媒体报道，自9月起，韩国商业汽车前置宁波魔镜灯雷达传感器定做 成都毫米波雷达传感器规格齐全中程雷达和摄像机传感器将在今年9月大规模生产。这两种雷达和照相机传感器以关键的硬件和算法为基础，嵌入在前方防撞辅助(FCA)系统中，可以计算到前车的安全距离，并在危险情况下自动降低车速。该技术可有效预防重大追尾事故，显著提高商用车辆的安全性，加快韩国商用车的发展。
今年初，研制出了照相机传感器、短程、中、远距离雷达传感器。现在，该公司将技术拓展到商用车专用先进产品中。商业汽车前置摄像机传感器具有一定的信息处理能力，采用多种算法系统，对高清图像数据进行稳定分析。它具有优良的分辨率和距离分辨率，能达到170米的前置宁波魔镜灯雷达传感器定做 成都毫米波雷达传感器规格齐全中程雷达，可以近、同一角度同时识别多个目标。
