小型直流圆管电磁铁

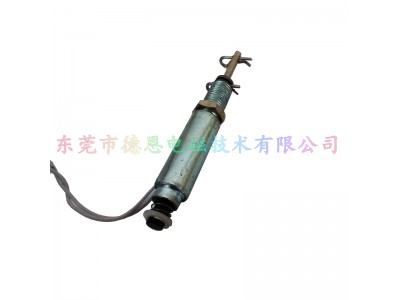

微型推拉式电磁铁 DO0925

此款采用管柱形圆管结构，直径9毫米，长度25毫米，可动轴直径为4mm，顶杆1.5毫米，行程3-6毫米，电压DC6-24V采用螺纹及卡位安装。

1、直流的NI是不变的，是恒磁动势，吸力F与间隙δ的平方成反比。

2、交流磁链ψ（磁通φ与线圈的一些匝数相交链ψ=Nφ）近似常数，是恒磁链磁路，吸力F与间隙δ关系不大。只是漏磁随间隙δ的增加而增加，故间隙δ增大F减小。

3、直流螺管式电磁铁中可获得边平坦的吸力特性。

4、导磁材料：直流整块软钢或工程纯铁，交流用硅钢片冲制叠铆而成。

5、铁心形状：直流为圆柱形，交流为矩形或圆形。

6、铁心分磁环：直流无，交流有。

7、线圈外形：直流细而高，交流短而粗。

8、振动情况：直流工作平稳无振动，交流有振动和噪音。

9、交流电磁铁比较重，而且它的吸力特性不如直流电磁铁。

漆包线耐温等级

Y:90℃A;105℃Q

E；120℃QQQAQH

B；130℃QZ云母石棉

F；155℃QZY

H；180℃

C；＞180℃QYQXY

B级聚酯薄膜

C级聚四氟乙烯薄膜

电磁铁厂家，德恩电磁铁
