布袋除尘器是基于过滤原理的过滤式除尘设备，利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。
⑴ 重力沉降作用——含尘气体进入布袋除尘器时，颗粒大、比重大的粉尘，在重力作用下沉降下来，这和沉降室的作用完全相同。
⑵ 热运动作用——质轻体小的粉尘(1微米以下)，随气流运动，非常接近于气流流线，能绕过纤维。但它们在受到作热运动(即布朗运动)的气体分子的碰撞之后，便改变原来的运动方向，这就增加了粉尘与纤维的接触机会，使粉尘能够被捕捉。当滤料纤维直径越细，旷地空闲率越小、其捕捉率就越高，所以越有利于除尘。
⑶ 惯性力作用——气畅通流畅过滤料时，可绕纤维而过，而较大的粉尘颗粒在惯性力的作用下，仍按原方向运动，遂与滤料相撞而被捕捉。
⑷ 筛滤作用——当粉尘的颗粒直径较滤料的纤维间的旷地空闲或滤料上粉尘间的间隙大时，粉尘在气畅通流畅过期即被阻留下来，此即称为筛滤作用。当滤料上积压粉尘增多时，这种作用就比较明显起来。
布袋除尘器良久以前就已广泛应用于各个产业部分中，用以捕集非粘结非纤维性的产业粉尘和挥发物，捕捉粉尘微粒可达0.1微米。但是，当用它处理含有水蒸汽的气体时，应避免泛起结露题目。袋式除尘用具有很高的净化效率，就是捕集细微的粉尘效率也可达99％以上，而且其效率比高。

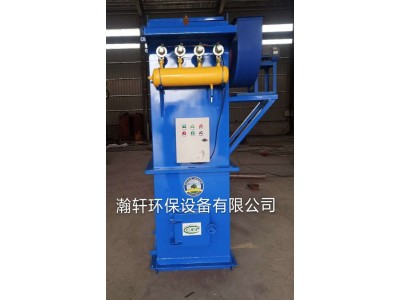

布袋除尘器[2]结构组成： 除尘器出灰斗、进排风道、过滤室（中、下箱体）、清洁室、滤袋及框架（袋笼骨）、手动进风阀，气动蝶阀、脉冲清灰机构等。
除尘过程：含尘气体由进气口进入中部箱体，从袋外进入布袋内，粉尘被阻挡在滤袋外的表面，净化的空气进入袋内，再由布袋上部进入上箱体，然后由排气管排出。
