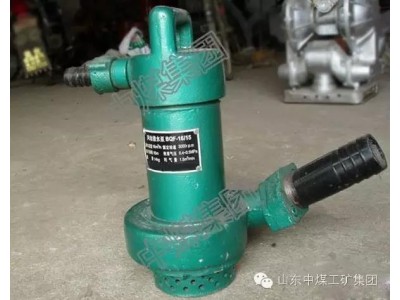

风动潜水泵具有体积小、重量轻、结构新颖、操作方便、便于安装、维修和移动等优点。供矿山开拓、掘井巷道或竖井井筒施工等不同环境条件的场所排水作业。该泵在动力部分采用了叶片式气动马达，具有自动离心调速器结构，能确保在额定转速范围内运行。是一种高效率、高扬程的矿山掘井、建井的理想排水工具。
主要特点
一、风动潜水泵重新设计了气动马达的参数，大大提高了气动马达的轴功率。
二、风动潜水泵针对降噪措施设计了壳体内消声结构，调整了进气方位，使排气气流在壳体内进行对撞、交叉干涉膨胀后进入外接的有自主知识产权的消声器内,真正彻底改善了井下施工的工况条件。
三、风动潜水泵在涡室内配置新型复合式叶轮,进一步提高了扬程。
工作原理
1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高
3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。
工作条件
水泵在下列环境条件下应能正常工作：
a）周围空气中含有瓦斯和煤尘；
b）风压为0.4～0.7 MPa；
c）水的pH值在4～10的范围内；
d）水中含固体杂质的体积比不超过2%；
e）水的密度不超过1.1×103 kg/m³；
f）工作环境温度5～40 ℃。
