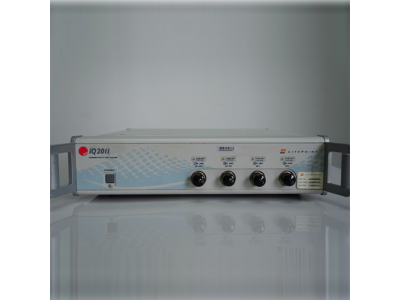

点击下图片即可查看大图
IQ2011测试系统采用多个硬件模块提供多任务测试功能，让GPS与FM两种无线标准群组可与Wi-Fi、WiMAX、蓝牙与近场通讯(NFC)标准群组进行平行测试。多个向量信号产生器(VSG)能针对FM、GPS、Wi-Fi、蓝牙、WiMAX、以及NFC等传输测试作业提供传输讯号。多个向量信号分析器(VSA)则提供比对功能，让系统进行接收测试。
口(GUI)或C++软件应用程序接口(API)，来选取各种信号产生与分析例程。IQ2010捕获到的数据会通过U*2.0传送到主控端计算机加以处理。C++API支持所有GUI功能，这使其可以轻松建立自动化测试程序，进行制造或设计特性分析的测试。
系统包含4个射频组件连接端口。其中两个分别支持GPS与FM，另外两个是公共端口(RF1与RF2)，用来连接被测试的Wi-Fi、WiMAX与蓝牙子系统。
IQ2011测试系统满足所有支持连接无线功能在射频校正、验证以及测试的需求。该系统仅须一次插入，并使用单一连结，就能测试多个无线功能。射频通讯端口的多样性提供线路弹性。使用者可同时测试单一通讯调变，或测试多重无线装置调变功能。IQ2011也可与手机测试系统配合使用，在一台测试机上支持完整的智能型手机测试程序。
