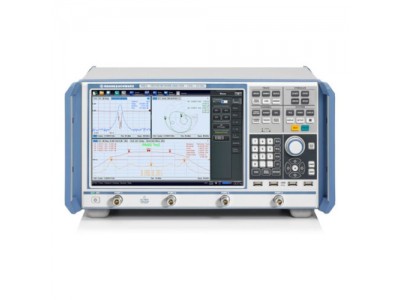

ZVB概述
在矢量网络分析领域 60 多年的丰富经验使我们收获成功：罗德与施瓦茨凭借 R&S®ZNB 矢量网络分析仪系列树立新的标杆。这些分析仪具有卓越的测量速度、精度以及易操作性。
主要特点
-
频率范围介于 9 kHz 至 40 GHz
-
最高 140 dB 的宽动态范围
-
扫描时间短暂，比如扫描 401 个点仅需 4 ms
-
具有很高的温度稳定性，典型值为 0.01 dB/°C
特点和优势
-
为满足最高标准而设计
-
具有较宽的动态范围（最低 9 kHz），便于在高阻塞被测设备上快速测量
-
优质的原始数据，确保很高的基本精度
-
具有高温度稳定性，校准间隔久
-
合成器处理速度快，便于快速测量
-
R&S®ZNB40 双端口型号（具有两种版本）
-
便于轻松测量有源和无源射频器件的特性
-
快速嵌入/去嵌，以便使用虚拟网络进行阻抗匹配
-
S 参数混合模式，以便进行均衡的被测设备特性测量
-
重新定义 S 参数，以便灵活配置测试装置
-
具有广泛的分析功能，便于进行有效的迹线分析
-
借助接收机步进衰减器，在较宽的功率扫描范围内进行放大器测量
-
执行时域分析，以便进行故障点距离 (DTF) 测量和滤波器调整
-
使用两个单独的内部发生器，快速、轻松地在混频器和放大器上进行变频测量
-
易于校准（手动或自动）
-
针对每个测试应用的正确校准方法
-
T*（直通、短路、匹配）——只需五步即可全面校准
-
自动校准单元（最多带 24 个端口）
-
简化网络分析
-
平面、简明的菜单结构，方便有效操作
-
针对每项测量任务的最优显示配置
-
在生产中实现高吞吐量
-
短暂的测量时间
-
得益于较宽的动态范围以及优化的中频带宽，测量速度极快
-
专为被测设备设计的分段扫描
-
快速切换仪器设置
-
用于控制外部零件处理器的处理器 I/O 接口
-
支持双向数据传输的 GPIB 接口有助于在生产中节省时间
-
涉及最多 48 个端口的测量
-
使用开关矩阵扩展端口数量
-
便于直接控制前端模块的 RFFE GPIO 接口
-
一键轻松配置
-
快速测量以及出色的射频特性
-
适合每项应用的矩阵解决方案
-
一项值得的投资
-
满足未来需求
-
升级系统软件，无需重写系统软件
-
一款支持用户语言的分析仪
