屏蔽焊锡环 焊锡环热缩管 焊锡环中接管 焊锡环热缩端子

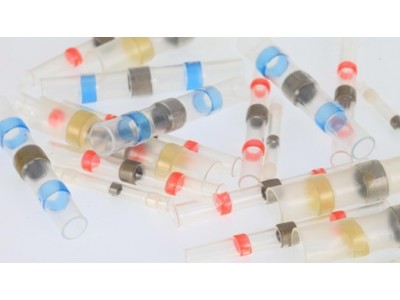

热缩屏蔽焊锡环，由低熔点合金及热收缩管组合并用，可以代替用电烙铁焊接的施工旧法，既可保护护接点不受空气氧化及其它腐蚀性气体的影响，又可防止接点相互间接触，广泛应用于铁路、船舶、航天航空、电力、电子等领域。
热缩屏蔽焊锡环，实现了导线连接、屏蔽和防水一次完成，安全可靠。
热缩屏蔽焊锡环特性：
1、收缩率2:1
2、含热熔胶具防水功能
3、管材颜色标示适用尺寸
4、焊锡环设计容易施工
操作温度范围：
运行温度: -55℃~125℃ 完全收缩温度: 130℃
焊锡开始熔解温度: 125℃ 焊锡完全溶解温度: 150℃
产品规格：
|
项目 规格 |
收缩前 |
收缩后 |
焊锡环 |
长度L |
||||
|
内径a |
壁厚b |
内径 |
壁厚 |
内径c |
壁厚d |
高度e |
||
|
HBXST-1（白） |
2.0±0.1 |
0.30±0.05 |
1.1±0.1 |
0.50±0.05 |
1.8±0.1 |
0.3±0.05 |
2.0±0.1 |
26±0.5 |
|
HBXST-2（红） |
3.2±0.2 |
0.38±0.05 |
1.5±0.1 |
0.55±0.05 |
2.9±0.1 |
0.45±0.05 |
2.5±0.1 |
40±0.5 |
|
HBXT-3（蓝） |
5.0±0.2 |
0.40±0.05 |
2.6±0.1 |
0.78±0.05 |
4.6±0.1 |
0.48±0.05 |
2.5±0.1 |
40±0.5 |
|
HBXST-4（黄） |
6.5±0.2 |
0.40±0.05 |
3.0±0.1 |
0.80±0.05 |
6.2±0.1 |
0.5±0.05 |
3.5±0.1 |
40±0.5 |
|
HBXST-5（蓝） |
12±0.5 |
0.40±0.05 |
5.5±0.3 |
0.80±0.05 |
11±0.5 |
1.3±0.2 |
3.0±0.1 |
35±0.5 |
|
HBXST-6（透明） |
14±0.5 |
0.40±0.05 |
6.5±0.3 |
0.80±0.05 |
13±0.5 |
2.0±0.2 |
4.5±0.1 |
44±0.5 |
