电动自行车充电桩安装规范与施工方案

很多朋友对电动自行车充电桩的安装不知道怎么弄，其实这个还是比较简单的，接下来给大家介绍下叮叮电动自行车充电桩安装规范与施工方案。

一、安装说明

拿到叮叮充电桩设备后，需持有“电工资格证”的专业人员进行设备安装，以免出现危险。

二、安装所需材料参考

三、多台设备串联安装方式（如有需要可参考）

四、电气连接示意图

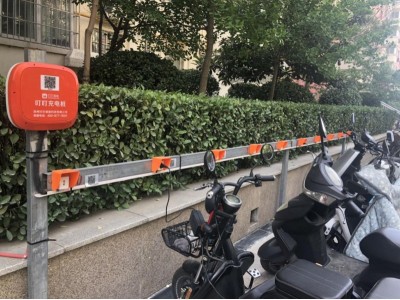

五、安装方式

六、安装步骤

1、安装线槽或者钢梁；

2、根据充电桩背面的螺丝孔在安装处留眼并打入膨胀螺丝；

3、把充电桩用螺丝固定；

4、输入电源按左零右火接入对应的接线端子处；

5、把所有插座接入充电桩的零线串联；

6、依次连接插座火线，充电桩r从右至左为1-10号插座火线接口；

7、整理线束；

8、扣好插座，贴上对应编号二维码。

*注意：

所有插座和空气开关电线连接均为左火线（红色）右零线（蓝色），编号二维码请核对顺序，否则不能正常使用。
