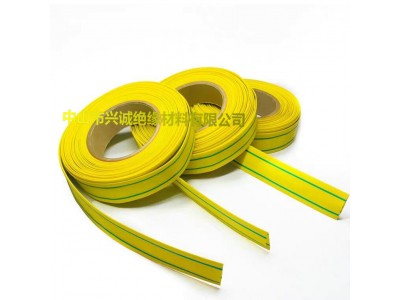

低温收缩地线标识专用黄绿双色125度热缩管
详细介绍：
应用
黄绿双色热缩管是柔软、阻然、辐照交联聚烯烃复合物制成之黄绿双色热收缩套管，是专用于地线标识的热缩管，由两台挤出机共挤出成型黄绿双色线条的阻然聚烯烃热缩管。收缩比率为2:1，3:1。
特点
● 收缩比2:1，3:1
● 低温收缩
● 柔软、高阻然
● 优异的物理、化学及电学性能
● 不含氯化合物PCBs、PCPs及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS环保指令及SONY SS00259标准的环保要求。
温度范围
● 连续使用温度：-55℃～125℃
● 起始收缩温度：70℃
● 完全收缩温度：110℃
认证/符合标准
UL224 E214175 125℃ 600V VW-1
CSA C22.2 210475 125℃ 600V VW-1
AMS-DTL-23053/5 class 2 and class3
性能指标
|
特性 |
项目 |
指标要求 |
测试方法 |
典型值 |
|
物理特性 |
轴向收缩率 |
5% max. |
AS*2671 |
≤5% |
|
同心度 |
70% min. |
AS*2671 |
≥70% |
|
|
抗张强度 |
10.4MPa min. |
AS*638 |
≥14.0MPa |
|
|
断裂伸长率 |
200% min |
AS*638 |
≥400% |
|
|
热冲击 |
无裂痕 |
AS*2671 |
通过 |
|
|
低温柔软性(–55℃,4小时) |
无裂痕 |
AS*2671 |
通过 |
|
|
铜稳定性 |
伸长率≥100% |
AS*2671 |
||
|
阻燃性 |
VW﹣1 |
UL224 |
||
|
热老化158℃,168小时 |
||||
|
老化后抗张强度 |
初始值的70%以上 |
AS*638 |
≥90% |
|
|
老化后断裂伸长率 |
100% min. |
AS*638 |
≥300% |
|
|
电学特性 |
绝缘耐压和击穿 |
2500V,60sec,不击穿 |
UL224 |
通过 |
|
绝缘强度 |
19.7KV㎜ min. |
AS*2671 |
25KV/mm |
|
|
体积电阻率 |
1014Ω·㎝ min. |
AS*876 |
≥1014Ω·㎝ |
|
|
化学特性 |
铜腐蚀 |
无腐蚀 |
AS*2671 |
通过 |
规格尺寸(2:1)
|
规 格(lnch) |
收缩前（mm） |
收缩后（mm） |
包 装 |
||
|
内 径 |
壁 厚 |
内 径（max.） |
壁 厚（min.） |
||
|
1/16 |
1.6 |
0.20 |
0.8 |
0.36 |
200 |
|
3/32 |
2.4 |
0.25 |
1.2 |
0.44 |
200 |
|
1/8 |
3.2 |
0.25 |
1.6 |
0.44 |
200 |
|
3/16 |
4.8 |
0.25 |
2.4 |
0.44 |
200 |
|
1/4 |
6.4 |
0.30 |
3.2 |
0.56 |
100 |
|
3/8 |
9.5 |
0.30 |
4.8 |
0.56 |
100 |
|
1/2 |
12.7 |
0.35 |
6.4 |
0.56 |
100 |
|
3/4 |
19.1 |
0.40 |
9.5 |
0.77 |
50 |
|
1 |
25.4 |
0.45 |
12.7 |
0.87 |
50 |
|
11/2 |
38.1 |
0.50 |
19.0 |
0.97 |
50 |
|
2 |
50.8 |
0.55 |
25.4 |
0.97 |
50 |
规格尺寸(3:1)
|
规 格(inch) |
收缩前（mm） |
收缩后（mm） |
包 装 |
||
|
内 径 |
壁 厚 |
内 径 |
壁 厚（min.） |
||
|
1/16 |
1.6 |
0.20 |
0.5 |
0.51 |
200 |
|
3/32 |
2.4 |
0.25 |
0.8 |
0.5 |
200 |
|
1/8 |
3.2 |
0.25 |
1.0 |
0.55 |
200 |
|
3/16 |
4.8 |
0.25 |
1.6 |
0.60 |
200 |
|
1/4 |
6.4 |
0.30 |
2.1 |
0.65 |
100 |
|
3/8 |
9.5 |
0.30 |
3.2 |
0.75 |
100 |
|
1/2 |
12.7 |
0.30 |
4.2 |
0.75 |
100 |
|
3/4 |
19.1 |
0.40 |
6.4 |
0.90 |
50 |
|
1 |
25.4 |
0.45 |
8.5 |
1.00 |
50 |
|
11/2 |
39.0 |
0.50 |
13.0 |
1.15 |
50 |
其他尺寸可订制
