详细介绍：
应用

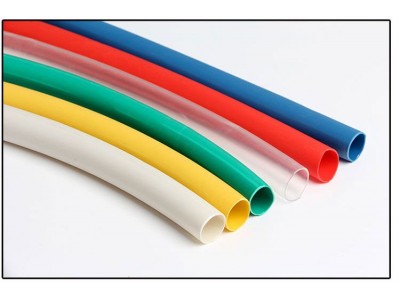

彩色双壁含胶热收缩套管由辐射交联聚烯烃材料和热熔胶双层构成，外层聚烯烃绝缘、阻燃、理化电气性能优异，内层热熔胶能缓冲机械应变和密封性强。主要功能是绝缘、密封、防水、防腐、防漏气等，广泛应用于各类线束、电线电缆和金属管棒等的密封绝缘、防水防腐等领域。其收缩倍率达3-5倍，收缩后热溶胶能将连接两端的材料完全密封，易施工、不需保养，能耐恶劣环境、湿气等冲击，达到保护零组件作用，应用于线缆接续、线缆和元器件的密封防潮、防水、防蚀防漏气和绝缘保护，修复受损的线缆绝缘层，电线分支处的密封固定，金属管线的防腐保护，电线电缆的修补，水泵和潜水泵的接线防水等。
特点：
● 高收缩比3:1, 4:1,5：1可实现连接器与线缆的密封绝缘保护
● 因含良好粘接性的热溶胶，可实现线缆连接处及电子零组件的密封防潮、防水、防蚀
● 良好的物理性能、化学性能及电学性能
● 热熔胶层对塑料、橡胶和金属等具有良好的粘接性能
● 不含氯化合物PCBs、PCPs及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害物质，符合欧洲RoHS环保指令及SONY SS00259标准的环保要求。
● 使用方便，用烘箱和热风器，打火机等明火加热即可收缩。
温度范围
● 连续使用温度：-55℃～110℃(透明型为-45℃～105℃)
5、环保标准：RoHS
● *低起始收缩温度：８０℃
● *低完全收缩温度：１１０℃
认证／符合标准
UL224 125℃ 600V
AMS-DTL-23053/4 class3
性能指标
|
特性 |
项目 |
指标要求 |
测试方法 |
典型值 |
|
物理特性 |
抗张强度 |
10.3MPa min. |
AS*638 |
≥12MPa |
|
断裂伸长率 |
200% min |
AS*638 |
≥400% |
|
|
热冲击 |
无裂痕 |
AS*2671 |
通过 |
|
|
低温柔软性(–55℃,4小时) |
无裂痕 |
AS*2671 |
通过 |
|
|
热老化158℃,168小时 |
||||
|
老化后抗张强度 |
初始值的70%以上 |
AS*638 |
≥90% |
|
|
老化后断裂伸长率 |
100% min. |
AS*638 |
≥300% |
|
|
电学特性 |
绝缘耐压和击穿 |
2500V,60sec,不击穿 |
AS*2671 |
通过 |
|
体积电阻率 |
1014Ω·㎝ min. |
AS*876 |
≥1014Ω·㎝ |
|
|
化学特性 |
体积电阻率 |
1014Ω·㎝ min. |
AS*876 |
≥1014Ω·㎝ |
|
铜稳定性 |
伸长率≥100% |
AS*2671 |
通过 |
|
规格尺寸
|
规 格(lnch) |
收缩前(㎜) |
收缩后（㎜） |
包 装（m/卷） |
|||
|
内 径(min) |
壁 厚(nominal) |
内 径（max.） |
壁 厚(nominal) |
胶 厚(nominal) |
||
|
3:1(inch,mm) |
||||||
|
1/8(3/1) |
3.0 |
0.35 |
1.0 |
1.00±0.28 |
0.5 |
1.22/200 |
|
3/16(4.8/1.6) |
4.8 |
0.35 |
1.6 |
1.00±0.28 |
0.5 |
1.22/100 |
|
1/4(6/2) |
6.0 |
0.4 |
2.0 |
1.00±0.28 |
0.5 |
1.22/100 |
|
3/8(9/3) |
9.0 |
0.5 |
3.0 |
1.40±0.28. |
0.6 |
1.22 |
|
1/2(12/4) |
12.0 |
0.6 |
4.0 |
1.78±0.38 |
0.76 |
1.22 |
|
3/4(18/6) |
18.0 |
0.7 |
6.0 |
2.25±0.55 |
0.76 |
1.22 |
|
1(24/8) |
24.0 |
0.8 |
8.0 |
2.54±0.55 |
1.02 |
1.22 |
|
11/2(39/13) |
39.0 |
0.8 |
13.0 |
2.54±0.55 |
1.02 |
1.22 |
|
4:1(mm) |
||||||
|
4/1 |
4.0 |
0.4 |
1.0 |
1.00±0.28 |
0.50 |
1.22 |
|
8/2 |
8.0 |
0.45 |
2.0 |
1.00±0.28 |
0.50 |
1.22 |
|
12/3 |
12.0 |
0.5 |
3.0 |
1.40±0.28 |
0.60 |
1.22 |
|
16/4 |
16.0 |
0.6 |
4.0 |
1.78±0.38 |
0.76 |
1.22 |
|
24/6 |
24.0 |
0.7 |
6.0 |
2.25±0.55 |
0.76 |
1.22 |
|
32/8 |
32.0 |
0.8 |
8.0 |
2.54±0.55 |
1.02 |
1.22 |
|
52/13 |
52.0 |
0.8 |
13.0 |
2.54±0.55 |
1.02 |
1.22 |
*壁厚包含胶厚 其他尺寸可按要求订制
颜色
白、红、黄、蓝、紫、绿、透明等，（可按要求订做）
