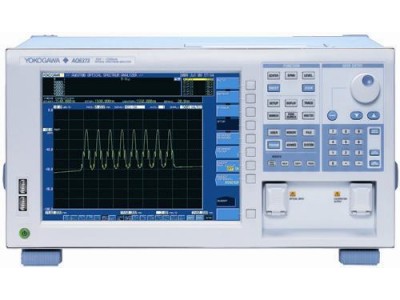

日本横河/Yokagawa  AQ6370C 光谱分析仪600-1700nm 成色新


波长范围:600~1700nm
高波长精度:±0.01nm
高波长分辨率:0.02nm
大动态范围:78dB(典型值)
宽功率量程:+20~-90dBm
快速测量:0.2秒(100nm跨度)
适用于单模和多模光纤
波长范围:600~1700nm
高波长精度:±0.01nm
高波长分辨率:0.02nm
大动态范围:78dB(典型值)
宽功率量程:+20~-90dBm
快速测量:0.2秒(100nm跨度)
适用于单模和多模光纤
标准版和高性能版
AQ6370C共有2种机型,分别是标准版和高性能版。高性能版可以提供的波长精度高、动态范围更大。
高波长分辨率:0.02nm
高波长精度:±0.01nm
高性能版:±0.01nm(C波段)
标准版:±0.02nm(C+L波段)
波长范围 标准版(-10) 高性能版(-20)
1520~1580nm
1580~1620nm
1450~1520nm
全范围 ±0.02 nm
±0.02nm
±0.04nm
±0.1nm ±0.01nm
±0.02nm
±0.04nm
±0.1nm

超大动态范围:78dB(典型值)
由于单色镜中杂散光变少,AQ6370C可以实现超大动态范围(Typ.78dB)。

  标准版(-10) 高性能版(-20)
峰值±1.0nm
峰值±0.4nm
峰值±0.2nm 73dB
62dB
45dB 73dB(典型值78dB)
*dB(典型值70dB)
50dB(典型值55dB)
*分辨率设置:0.05nm


动态范围实例
峰值±1.0nm、分辨率设置0.05nm、
开启大动态测量模式、高性能版

更陡峭的滤波边缘
高性能版AQ6370C也可以实现更大的动态范围,在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性,可有效分离极为相近的光谱信号,并进行精确测量。

  标准版(-10) 高性能版(-20)
峰值±0.2nm
峰值±0.1nm 55dB
37dB 58dB(典型值60dB)
45dB(典型值50dB)
*分辨率设置:0.02nm


光谱陡峭实例

杂散光抑制率:80dB(典型值)
此新规格提供了杂散光抑制功能,从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率,可以大幅缩短测量时间。

标准版(AQ6370C-10) 高性能版(AQ6370C-20)
73dB 76dB(典型值80dB)
*分辨率设置:0.1nm




杂散光抑制率实例
关闭大动态模式、分辨率设置0.1nm、高性能版

宽功率量程:+20dBm~-90dBm
AQ6370C可以测量高功率光源,如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求,可以从7种类别中选择测量灵敏度。

改进的功率灵敏度:-85dBm(1000~1300nm)
平滑功能 - 降低被测光谱的噪声
大动态测量模式 - 输入强光信号后,易产生杂散光,通过减少杂散光的影响,可获得更大的动态范围。
自由空间输入
一台OSA可同时处理多模和单模光纤 处理多模光纤时,AQ6370C的低插入损耗有助于保持出色的测量效率。
输入连接器的插入损耗变化小 提高了测量重复性。
非物理连接 不会损坏连接的光纤。
APC功率补偿 使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。


出色的效率
快速测量:0.2秒/100nm

通过先进的单色镜、更快的电路和降噪技术,AQ6370C可以在0.2秒内完成100nm波长跨度的测量,无论是来自DFB-LD或DWDM的陡谱信号测量,还是宽带光源的低功率信号测量。

快速远程接口(以太网、GP-IB)

宽跨度、高分辨率扫描
在保持高波长分辨率的同时,单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、更有效率。

操作简单
曲线放大功能

通过点击和拖动鼠标可以改变显示条件,如中心波长和跨度。
可以立即放大感兴趣的区域并随意移动。
鼠标&键盘操作

前面板操作直观,便于用户使用。
鼠标使操作更简单。
用键盘可以输入标签和文件名。
简单的数据处理
U*存储 U*接口支持大容量移动存储和硬盘存储。
512MB内存 可保存20,000多个波形数据
多曲线一次保存功能 可以将7条曲线即刻保存到一个文件中。


多种分析功能
7条独立曲线

同时显示多条曲线
曲线间运算(两条曲线相减)
Max/Min保持
13项数据分析功能
具有代表性的光谱分析功能有:
谱宽分析
WDM(OSNR)分析
WDM-NF(EDFA)分析
DFB-LD分析
FP-LD分析
LED分析
*SR分析
各种滤波器分析
通过宏编程功能,可以自动组合并执行多个分析功能。
构建自动测试系统
宏编程功能
可构建简单的自动测试系统,无需外部控制器。
通过记录用户实际击键和参数选择,可轻松创建测试程序。
快速远程接口

GP-IB、RS-232和以太网(10/100base-T)接口
通过高速测量、命令处理和数据传输速度,可提高测试系统的测试吞吐量。
与SCPI兼容AQ6317仿真模式
可使用LabVIEW?驱动程序
易于确保精度
环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件,*终导致光学性能降低。通过标配功能,AQ6370C只要花几分钟就可以获得更高的光学性能,便于快速开始测量。

内置波长参考源 AQ6370C标配波长参考源,可用于波长校准和光轴对准调节。
波长校准功能 通过内置波长参考源或外部光源可以自动执行校准,确保波长精度。
光轴对准调节功能 通过内置光源可以自动对准单色镜的光路,以确保仪器的高性能。


AQ6370C的整体性能高,不但适用于光器件的生产和光传输系统,还可以用于研发及其它多种用途。

光有源器件 激光二极管/光纤激光器/光纤放大器/光收发器
光无源器件 滤波器/FBG/AWG/WSS/ROADM/光纤
光传输设备(DWDM、CWDM)
支持应用光子设备的开发
DWDM系统的OSNR测量

AQ6370C的大动态范围功能支持DWDM传输系统的精确OSNR测量(高达50GHz间隔)。通过内置WDM分析功能可以分析WDM信号,并同时显示多达1024路WDM信号的信道波长、信道功率和OSNR。

光放大器(EDFA)测量

ASE插值*率。
