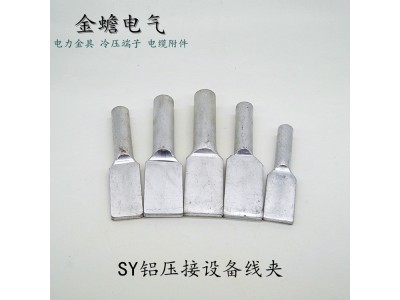

压缩型铝设备线夹SY-50/70/120/150/240

二维码

手机扫描查看

产地:浙江 温州市

品牌:金蟾电气

归属行业:板对板连接器

关注量:4

有效期至:长期有效

更新时间:2021-06-16 16:09

  • 产品详情
  • 产品评价
  • 名称:SY铝设备线夹
  • 型号:SY-120
  • 规格:SY线夹
  • 供货总量:333333 个
  • 发货期限:自买家付款之日起 3 天内发货
  • 所在地:浙江 温州市

铜铝过渡设备线夹说明

设备线夹与电气设备(如变压器、断路器、互感器、隔离开关、穿墙套管等)连接时,由于许多设备出线端子均为铜板,铝设备线夹与铜端子连接,出线两种电位差不同的金属电气过渡,在运行中产生电化腐蚀。

为了避免电化腐蚀,目前采用的措施有铝上镀铜、铜上镀锡、压接法、闪光焊、摩擦焊、钎焊及覆铜铝板等。从运行经验看,闪光焊、摩擦焊比较好,但仍然很费铜;钎焊及覆铜在气候干燥地区可以适用。后两种办法均做过鉴定和有较好的运行经验。

定型的铜铝过渡线夹采用闪光焊、摩擦焊和钎焊工艺方法制造。闪光焊工艺已纳入国家标准,摩擦焊早已广泛用于240mm2以下导线的接线端子制造。载流量1000A以下的设备线夹采用钎焊。载流量500A以下可以推广用覆铜铝板。这种材料可以节约大量铜材,铜材耗用量仅为闪光焊的1/5~1/8.


每种型式的线夹又按引下线与安装电气设备端子所成角的不同分为0°、45°、90°三种。

产品型号中字母和数字的意义为: S-设备线夹、双  Y-压缩型  L-螺栓型  G-过渡(铜、铝过渡)   数字-1、2等表示适用导线组合偏高:120 300等表示适用导线标称截面积   附加字母的意义为:    A-0° B-30° B1-45° C-90°   设备线夹对导线的握力不小于导线计算拉断力的10%,但螺栓型适用导线直径大于49mm,为不小于3%。线夹的直线电阻不大于等长导线的电阻,载流温升低于导线的温升





JTL线夹简介

设备线夹 设备线夹主要用于变电所母线引下线与电气设备(如变压器、断路器、隔离开关、互感器)的出线端子接续。因常用电气设备的出线端子为铜质和铝质两类,而母线引出线分为铝绞线或钢芯铝绞线,故设备线夹从材质上分为铝设备线夹和铜铝过渡设备线夹两个系列。根据安装方法和结构形式的不同,设备线夹分螺栓型、压缩类型。

铜铝设备线夹;制作工艺,采用铜棒;铝棒钎焊焊接而成。具有很好的导电,便捷的安装的特点;防腐蚀抗老化等优点;

1;用途;用于配电设备中导线与板的过渡连接;用于变压器的导线连接;

2;型号有JTL-100A;200A;300A;400A;500A;600A;800A;1000等








  • 产品详情
  • 产品评价
立即购买 加入购物车 ¥2.60元/个
