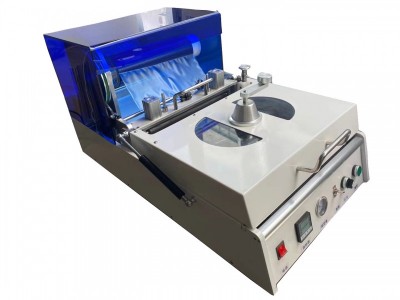

优势价格供应RJ-BG系列贴膜机

二维码

手机扫描查看

产地:上海

品牌:茸晶

归属行业:真空干燥

关注量:11

有效期至:长期有效

更新时间:2021-10-29 15:20

本企业推荐

企业会员

上海茸晶半导体科技有限公司

认证:    [诚信档案]
免费会员
商铺等级:
联系人:张启帆(先生 )

电话:

经营模式:生产厂家
所在地区:上海
上海茸晶半导体科技有限公司-手机版

扫码通过手机逛该商铺

产品分类
  • 产品详情
  • 产品评价
  • 供货总量:
  • 发货期限:自买家付款之日起 3 天内发货
  • 所在地:上海

1 产品介绍

1.1简介

本机为上海茸晶半导体科技有限公司自行研制的手动贴膜机(型号为BG-300),适合8、12寸芯片贴膜使用。

本机主要特点:

Ø 主体部分为不锈钢、铝合金制作,质量可靠,性能稳定;

Ø 贴膜精度高且稳定;

Ø 操作简单,易懂易会;

Ø 本机外表美观、坚固可靠、性能优越、价格实惠,能为广大客户大大提高生产效率。


2.使用操作说明


1)安放设备于工作台面上。


2)把电源线、进气管(Φ6)连接在设备上,并与供给装置相连(在连接前确认各开关都处于“关闭”状态),同时确保设备有效接地。

3)打开压缩空气和电源供给开关。

4)打开电源和加热开关,10分钟左右工作台盘温度将升至40℃(出厂设定)。



注意:

在操作静电敏感芯片时请选用带有ESD静电消除系统的选件,并且操作员妥善接地。

5)打开圆周刀盖板,取一片绷片环放入工作区域上,要求将绷片环缺口朝前,紧靠两个定位销上,确保绷片环正确到位(本贴膜机绷片环放置区域有磁力,可自动将绷片环固定在工作区域上)。

注意:

禁止在无绷片环状态下切膜!

6)将芯片背面朝上放在工作台盘上,并且使芯片平边及圆周边与台盘上的定位基准线相吻合。

7)打开真空开关,使台盘上的芯片被吸固。

8)双手拉膜的一端将膜拉至前边专用固定横杆上,并使其完全紧粘横杆上。

注意:

在工作区域上的膜必须绷紧,不可松弛下垂与芯片粘连,以免造成气泡;

换新膜或长时间停机后的*次使用时拉出的*张膜可能会有折痕,如折痕影响贴膜质量可在拉膜操作时避开这一区域。


9)翻起橡胶滚轴系统,将橡胶滚轴两端的金属轴承对准两侧边导轨上开口部位压下,然后将滚筒沿导槽向前推至底再往回拉至底放下。

注意:

在这贴膜过程中工作区域的台面具有弹性,可使膜与芯片充分接触以助贴膜,并防止气泡的产生。

此来回动作必须一步完成,并且速度要求匀速运动,不可用力过猛否则可能造成芯片碎裂。

10)盖上贴膜机盖板,手压圆周刀柄使刀与膜接触后,匀速旋转一周进行膜的环切。

注意:

圆周刀手柄一定要放在0点位置,方可盖下贴膜机盖板.否则会损伤芯片及圆周刀。

11)将横切刀移至滑杆中间,下压后左右一个来回移动将膜切断。

注意:

将横切刀先移至滑杆中间再下压更有利于切膜。

12)打开贴膜机盖板,关闭真空开关,将贴好膜的晶片取下并将多余膜移除即可。

注意:

严禁在未关闭真空的情况下拿取贴好膜的晶片!
