一、 产品概述：

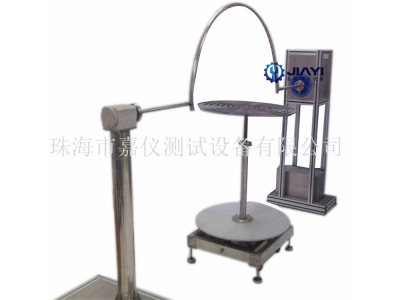

摆管淋雨试验装置是根据GB4208-2008的IPX3和IPX4条款及IEC60529等标准要求设计制造，适用于防水等级第二特征数字为3（IPX3）和4（IPX4）的电气设备防水试验。
本装置摆管机构由调速电机和曲柄连杆机构控制，通过机械调节角度可以实现以标准要求速度在±60°及±175°往复摆动，角度调节精准，机构稳固耐用；配载物台转盘，可自动实现90°旋转；配置水过滤清洁装置，防止针孔堵塞；配置各类型摆管，广泛适应于各自电器设备防水试验。
二、 主要技术要求和使用环境：
|
序号 |
项目 |
参数 |
|
1 |
使用电源 |
单相AC220V,50Hz |
|
2 |
使用水源 |
水流速率为＞10L/min±5%干净、无杂质的清水，配水清洁过滤装置 |
|
3 |
摆管规格 |
R200 、R400、R600、R800、R1000、R1200、R1400、R1600mm可选，不锈钢 |
|
4 |
淋雨针孔 |
Φ0.4mm |
|
5 |
针孔分布夹角 |
IPX3：120°； IPX4：180° |
|
6 |
摆动角度 |
IPX3：120°（±60°）； IPX4：350°（±175°） |
|
7 |
淋雨速度 |
IPX3：4秒/次（2×120°）； IPX4：12秒/次（2×350°）； |
|
8 |
水流量 |
1-10L/min可调 |
|
9 |
试验时间 |
0.01S～99小时59分钟，可预置 |
|
10 |
转盘直径 |
Φ600mm |
|
11 |
转盘转速 |
1r/min，90°限位 |
|
12 |
转盘承重 |
≤150㎏的电气设备(拆除转柱的情况下)； 立柱承重≤50㎏ |
|
13 |
压力表 |
0~0.25MPa |
|
14 |
场地要求 |
专用IP防水测试房，地面需平坦,有照明，带10A设备用防水漏电开关（或插座）、进水及排水功能良好，地面安装 |
|
15 |
占地面积 |
根据选用摆管制定 |
