一、 产品概述
本设备依据GB4706.24-2000家用和类似用途电器安全洗衣机的特殊标准要求设计制造，适用于对洗衣机门的开闭性能进行寿命测试。
该设备采用进口三菱的PLC加步进电机控制（可选配司服电机），配备全不锈钢机械手，真空吸盘结构，同时标配TFT真彩色液晶触摸屏，可预置试验角度、速度，从而真实的模拟人手开闭洗衣机门，做到智能化的控制方式。

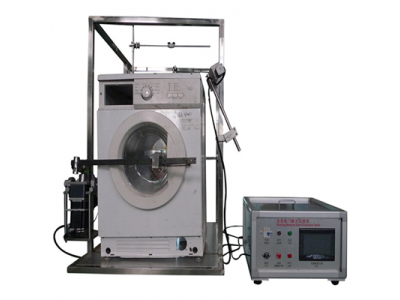

该设备由一个电器控制柜，试样架及安装在其上的两个机械手组成（步进电机驱动）。机架由高档铝合金型材组合而成，机械手分别安装在机架的横梁及支柱上，通用性强，能满足左开门及上开门的不同尺寸大小的洗衣机测试。
二、 技术规格及参数配置
|
控制方式
|
采用进口三菱PLC 控制，系统稳定 |
|
显示方式 |
真彩色液晶显示（标配7 寸显控触摸屏） |
|
机架结构 |
高档铝型材 |
|
工作电源 |
AC 220V 50HZ |
|
机械手 |
侧机械手和上机械手两个，可更换真空吸盘和抓手装置 |
|
辅助机构 |
0-50mm行程可调 |
|
底板调节机构 |
调节试样水平，倾斜 |
|
试验次数 |
触摸屏设置，0-999999可调，到达次数自动停机 |
|
开/关门时间 |
触摸屏设置，0-9999S可调 |
|
开关门速率 |
触摸屏设置，可调 |
|
开门角度 |
触摸屏设置，侧机械手0-180°可调；上机械手-30-90° |
|
工位 |
单工位（左开门或者上开门） |
|
机架尺寸 |
800*1000*1200mm |
|
试样开门检测 |
试样打开50mm断电检测 |
|
符合标准 |
GB4706.20 |
