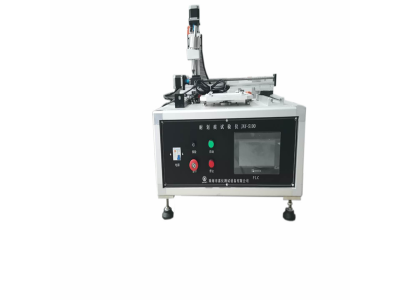

点击下图片即可查看大图
一、产品概述：
本装置是根据GB4943.1-2011第2.10.8.4条款、IEC60950第2.10.8.4条款、GB4706.1第21.2条款及IEC60335-1第21.2相关条款的要求设计制造，适用于家电及类似产品的固体绝缘的易触及部件或印制板进行划痕试验，保证材料有足够的强度而不被锋利工具刺穿。
涂层耐划痕试验使用淬硬的钢针来进行划痕,钢针的端部应呈锥形,顶角为 40°，其尖端应倒圆抛光，倒圆半径为 0.25mm±0.02mm。 划痕通过五对导电部分，包括其中间间隔，中间间隔应是试验时承受电位梯度*大的部位。
进行划痕试验时，在垂直于导体边缘的平面内，以 20mm/s±5mm/s 的速度进行划痕。对钢针应加上适当的负载，以使该钢针沿其轴线方向能施加 10N±0.5N 的作用力，各道划痕间隔至少应为 5mm，而且与样品缘也至少应相距 5mm。
本机采用PLC+触摸屏的控制系统，性能稳定；旋转工作台面，轻松实现纵横两个方向的划痕试验。
二、技术参数：
1、输入电压：220V/50Hz；
2、控制系统：PLC + 触摸屏；
3、驱动方式：步进电机驱动；
4、划痕速度：0-25mm/s，可调；
5、试验次数：0-9999次，可预置；
6、划痕间距：0-50mm，可调；
7、工作台面：可90°旋转；
8、划痕压力：10N±0.5N，可加配20N砝码实现30N±0.5N划痕压力；
9、划痕针头：R0.25±0.02mm；
10、整机规格：600×460×750mm
