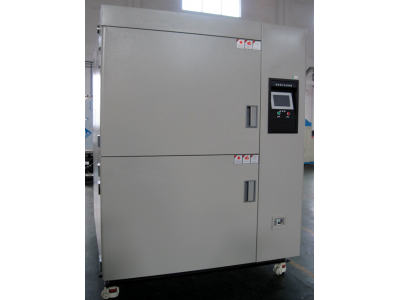

点击下图片即可查看大图
1.1 性能结构：
产品型号： JAY-1121
1.2 技术规格
A、高温室： 180 ℃
1.预热温度范围：+35℃～+180℃
2.升温速率：+35℃～+180℃约35分钟
B、低温室：-70 ℃
1.预冷范围：-70℃～35℃
2.降温速率： 35℃～-70℃约90分钟
C、工作室温度范围：-50~150 ℃
1.温度偏差：±2℃
2.冲击温度范围：-50℃～+150℃
3.温度恢复时间：约5分钟, 转换时间≤10S
注：以上性能指标是在室温为+25℃，无试样条件下测得的数值。
1.3 产品结构
A、机器结构与材质：
内箱尺寸（测试区）：W1400×D700×H400(mm)；
外箱尺寸（体积W*H*D）：约W2400×D1600×H2200(mm)
3、结构：高温区、低温区、测试区；
4、内箱材质：SUS304耐热耐寒不锈钢板。
5、外箱材质： 优质冷轧板表面喷塑处理。
B、机械结购：
1、本系统符合冷热循环之可靠度试验规格(CNS,MIL,IEC等标准)；
2、测试样品置于样品架,高精度气动系统驱动蓄热区或蓄冷区之阀门,引导气流循环,以达冷热温测试之均匀；
3、采用特殊设计,节省空间且操作高度适中,维修保养容易；
4、保温层采用耐高温聚氨酯泡沫和隔热高密度纤维棉,并使用新设计之K型防汗导管系统；
C、冷冻系统与温度控制
1、配有自动及手动除霜回路；
2、镍铬合金电加热器；
3、内螺旋式K-TYPE冷媒铜管；
4、原装进口省电型高效率压缩机(采用德国半封闭谷轮压缩机)；
5、斜率式FIN—TUBE蒸发器；
6、原装进口电磁阀、干燥过滤器、毛细管等冷冻元件；
7、采用水冷式冷凝器；
8、冷媒使用高稳定性之R404和R23环保冷媒；
9、制冷系统采用双级压缩机,快速,稳定。
10、蓄热区、蓄冷区采用多翼式循环风扇,强制风量对流,提高均匀温度效果。
11、冷热区与测试区皆采用PID+SSR微电脑控温，自动演算达高控制精度。
D、送风循环系统及排水系统
1、进口马达加不锈钢长轴心连接多翼离心式循环风扇；
2、FLOW THROW送风方式,水平扩散垂直热交换弧形循环；
3． 配置康明冷却水塔一座
E、系统说明
1、系统可作自动循环冲击或手动选择性冲击；
2、温度感应器PT100铂电阻传感器
3、可任意设定二区或三区冲击，正向或逆向启始；
4、内部动作程序由PLC与控制器连线控制，防止误操作。
5、故障时，配有自动停，回路及警示讯号；
6、单独设定高温或低温时，亦可作时间控制，*大时间可达999小时；
7、*大循环周期(CYCLE)可达999次。
F 、控制器
1、韩国进口TEMI880液晶触摸式可编程控制器。
2、触摸式高析度荧幕可任意设定固定条件程序条件，可中、英文画面切换，并可设定固化试验名称、序号等。
3、可设定时间范围0—999H59min。
4、可程式模式同时设定120组不同条件之程式，任一组程序中，可分120段进行工作，可任意截取部分段数来执行循环，或作任意段、组的周期循环工作。每组程序内，*多可设定1200段不同之温度及时间（每段*大可设定999h59min）120组程式又可任意作串接，*大段数循环周期可达999次。
5、安全具有断电记忆装置，复电时可继续执行剩余之程式，并且可作机器预约执行启动及机器运转时间。
6、控制升、降温可作斜率控制、曲线控制，并且具有自行校正温度、湿度基准点之功能。具有PID自动演算之功能，可减少人为设定时所带来之便。
7、设置触摸式设定、安位直接显示、所有条件完全由微电脑自动锁定
8、报警在设定或运转中如发生错误时，会提供警示讯号
9、输出控制器具有记录讯号端口输出，可连接温湿度记录仪
10、接口具备标准RS—232通讯界面，传输距离长，可连线PC作控制及记录。
1.4 安全保护系统
1、附有无熔丝保护开关(带漏电保护)；
2、控制系统有相序保护与过欠电压电流保护；
3、超温保护开关；
4、冷冻压缩机过负载保护装置；
5、压缩机高低压保护开关；
6、各风扇马达与风路闸门马达皆附过载保护；
