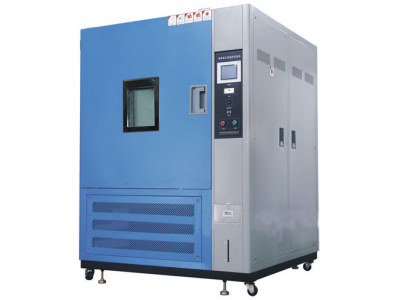

珠海嘉仪高温高湿试验箱 JAY-1179厂家直销

1.  产品名称

高温高湿试验箱

容积和尺寸

产品型号

内箱尺寸

80L

JAY-1179

400×500×400（深×宽×高）m m

2. 试样限制

本试验设备禁止：

易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

强电磁发射源试样的试验及储存

3. 性能指标

3.1. 测试环境条件

环境温度为5～35℃、相对湿度≤85%RH

大气压常压

空气质量：无高浓度粉尘及腐蚀性气体，且不能在易燃易爆气体中试验和贮存

4. 自来水

自来水要求：

水管：1/2″水压：0.1～0.3 Mpa

4.1. 温度范围

常温~100℃

4.2. 湿度范围

65%～98%RH（60～ +85）℃

4.3. 温度波动度

≤±0.5℃

4.4. 湿度波动度

≤2.5%RH

4.5. 温度均匀度

≤ 2℃

4.6. 湿度偏差

≤ 3％R.h（>75%）.，5％R.h.（<75%）

4.7. 升降温速率

0.7℃～1℃/min(空载)

4.8. 噪声

£ 70dB

4.9. 试验功能

恒温定值、恒定湿热、升温、降温、交变湿热

4.10. 满足试   验标准

1. GB10586-89   湿热试验箱技术条件

2. GB2423.2-2001(IEC68-2-2)    试验B：高温试验方法。

3. GB2423.3-93(IEC68-2-3)    试验Ca：恒定湿热试验方法。

4. GJB360.8-87(MIL-STD-202F)  高温寿命试验。

5. GJBl50.3-86(MIL-STD-810D)  高温试验方法。

6. GJBl50.9-93(MIL-STD-810D) 湿热试验方法。

5. 结构特征

5.1. 结构方式

5.2. 保温围护结构

整体式，模块化设计

设备分为以下几大部分：箱体部分、空气循环部分、、加热系统、加湿系统、电气控制部分

外壁材料：箱体部分外箱材料为喷塑进口彩色钢板

内壁材料：SUS304不锈钢板

绝热材料：专用复合具有特效隔热性能保温材料:硬质聚氨酯板及玻璃绵

5.3. 试验箱体标准配置

电源线（2米）      1条（也可根据用户现场情况调整）

超温保护器          1个

电缆孔（Φ50）      1个（置于设备左测,配有不锈钢盖）

5.4. 承重

样品架承重不小于20KG/层

5.5.

观察窗

1个置于大门上，观察窗尺寸为：高480mm×宽350mm，在湿热试验和低温试验时观察窗的加热丝自动开启，防止凝露和结霜，保障设备在开启状态都能通过观察窗观察到箱内试验情况

5.6.

照明灯

箱门安装有防潮照明灯1个，便于观察箱内的试验样品。照明灯在箱外控制面板上有开关控制

5.7. 控制

操作界面

触摸控制屏、总电源开关、按钮、超温保护器、累时器等

5.8.

机械室

制冷机组、配电控制柜、排风机等

5.9. 配

电控制柜

散热风机

配电板

5.10.

平衡装置

箱体安装有气压平衡装置，保障设备在升温、降温、恒定试验时箱内气压始终与外界的保持基本一致,防止箱内压力过高或者过低造成试验室本体损坏

6. 空气循环部分

6.1. 风机

箱内搅拌空气的动力源，风机把箱内经过加热器加热后的空气进行搅拌，然后送出通道，让空气在箱内循环

6.2. 风道

包括带导风的出风口和回风口，为设备实现高效热交换

6.3. 加热器

设备的主要发热源，为设备升温和恒温提供所需的热量, 配置合理的表面发热负荷量，无明火，寿命长

6.4. 加湿部分

加湿及除湿部分是设备的湿蒸汽产生的主要部件

主要由以下部分组成：

6.5. 铠装加热器

6.6. 水位开关

是产生水蒸汽的主要热源，根据设备的需要，进行加热，使水汽化产生设备所需的蒸汽

采用浮球开关，具有高可靠性，为控制加湿器的可靠加水和防止干烧报警提供信号等

7. 控制系统

7.1. 控制器

采用韩国TEMI 1500温湿度程序控制器，中英文显示

7.2. 运行方式

定值/程序方式：用户可根据试验的要求和需要，进行恒定试验

7.3. 设定方式

按键输入

7.4. 输   入

热电阻信号

7.5. 输出

多点温湿度信号输出

7.6. 控制方式

控制调节试验箱内的温度、湿度，自动决定各执行元件（如 风机、加热器、水路等）的工作状态

PID动作及自动演算功能

比率带(PB)：0.1%～999.9%

积分时间(IT)：SR-92/SR-93  1～3600秒

微分时间(DT)：SR-92/SR-93  1～1200秒

7.7. 设定范围

温度：-100～＋300℃，湿度：0～100%RH

7.8. 控制精度

温度：0.01℃，湿度：0.1%RH，时间0.1分钟

7.9. 测量传感器

铠装铂电阻高精度温度传感器

7.10. 计时器

配备独立的工作时间累计计时器

8. 其他配置

8.1. 总电源漏电断路器

斯耐德，AC380V、50Hz、三相四线＋保护地线

9. 安全保护装置

设备具有超温，风机过热、过流，压缩机超压、过热等多种报警保护功能，而控制器具备的故障自诊断功能可保证一旦设备出现异常，将切断主要部件的电源，同时发出报警信号, 包括:

（1）空气开关器（防止过流和短路）；

（2）、风机过热保护（保护送风机，防止风机温度过高）；

（3）、超温保护（防止试验室温度过高，保护试品）；

（4）、试验内局部温度保护（防止加热部周围温度过高，保护试验室壳体）；

（5）、温度熔断丝干烧保护器（防止锅炉缺水空烧）；

（6）、水位保护（防止锅炉，供水箱缺水）；

（7）、保险丝（防止控制回路和照明回路短路）；

（8）、冷却水缺水报警（防止冷却水缺水）；

（9）、箱体压力保护（防止箱内压力过高造成试验室本体损坏）

9.1. 其他

箱内超温报警

风机过热报警

过热报警

总电源相序和缺相保护

漏电保护

9.2. 电源线缆

五线（四芯电缆+保护接地线）电缆1条（可根据客户需求确定长度）

10. 运输

试验箱主体结构为整体式，厂家负责设备到达用户指定现场

11. 使用条件                        由用户保证下列各项条件

11.1. 场地

地面平整，通风良好，不含易燃、爆炸、腐蚀性气体或粉尘；

附近没有强电磁辐射源

设备附近备有排水地漏

场地地面承重能力：不小于800kg/m²

设备周围留有适当的维护空间

11.2. 电源

电源容量

AC380V   三相四线＋保护地线

电压允许波动范围：（1±10%）380V

频率允许波动范围：（1±1%）50Hz

保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专门供本设备使用

约5.5 kW

11.3. 对储存环境的要求

设备不工作时，环境的温度应保持0～45℃以内
