计算机、通信行业为了提高传输速率和传输距离，越来越多的采用高速串行总线。这为PCB的测试提出了更为严苛的测试需求。谁要能面对需求开发低成本、可批量实施的、高可靠性的测试方案，无疑将成为行业的领头军......

全仪测控可为您提供射频微波类高频测试，提供包括：治具台、测试软件、测试附件、测试数据管理等的全方位测试服务！可为PCB企业研发提供：全自动、半自动、手动方案的PCB TDR测试解决方案。可满足各种类型PCB TDR阻抗生产测试的需求！更可极大的提高测试效率，降低测试成本！

全仪测控的PCB TDR阻抗测试系统的核心为“QY射频微波高频测试系统”，当应用于PCB TDR阻抗测试时，该系统面向线路板行业的测试标准化，针对性优化了自动化测试/分析软件，可实现线路板特性阻抗快速在线测试，是一种面向工业流水化生产线的智能测试系统。

测量系统示意框图：

全仪测控的TDR 阻抗测试系统框图

系统特点：

1、采用成熟的软硬件平台，实现稳定、精确、高速的测试。

2、一次连接，即可完成所有的频域、时域及眼图性能指标测试，方便、快捷。

3、一套系统支持各种类型的PCB TDR阻抗测试及其它测试类型，保护客户投资。

4、配置灵活：系统可测试单个组件，或根据需求同时测试多个组件。

5、完善的校准方案，实现精确测试。

6、根据客户需求，可以选择：全自动机型、半自动机型、手动测试；

测试对象：

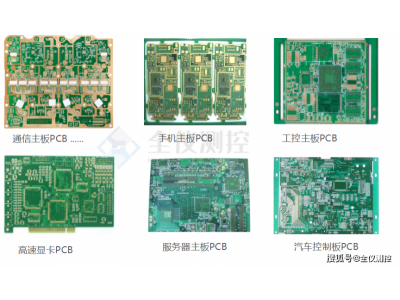

可支持各种类型的PCB测试需求（仅需更改PCB测试治具）

可满足各种类型的PCB TDR测试需求

系统支持：

可支持主流的网分仪器（也根据客户要求，定制支持其他型号的网络分析仪）

主流的网分仪器

设备展示：

可为PCB企业研发提供：全自动、半自动、手动方案的PCB TDR测试解决方案，也可根据客户特殊测试需求定制开发测试系统。

全仪测控 全自动PCB TDR阻抗测试机台

全仪测控 半自动PCB TDR阻抗测试机台

全仪测控 PCB TDR阻抗手动测试系统

技术的领域永无止境，我们愿和行业客户和同行者，一同探讨PCB TDR测试技术的应用和发展。

需要了解产品和技术详情，也可访问全仪测控官网：http://*.quanyi-mc.com
