应用背景：

U* Type-C接口的亮点在于更加纤薄的设计、更快的传输速度(*高10Gbps)以及更强悍的电力传输(*高100W)。Type-C双面可插接口*大的特点是支持U*接口双面插入，正式解决了“U*永远插不准”的世界性难题，正反面随便插，其种种优异特性，使其很有可能称为“一统江湖”的移动设备通用接口。

Type-C的以上特性也给测试带来了巨大挑战，要满足测试的实现，U* 3.1 Type-C 高速测试夹具是必不可少的器具。“全仪测控”可专业提供各种高频线缆的测试产品：U* Type-C测试夹具、U* 3.0测试夹具、U* 3.1测试夹具、U* 4.0测试夹具、HDMI 2.1测试夹具、DP1.4测试夹具.......

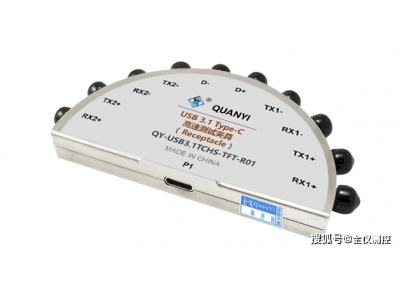

全仪测控 U* 3.1 Type-C 测试夹具

规格特性

电气规格参数：

1、单端阻抗(*A Side): 50±2.5 Ohm (单端)

At Risetime 40ps(20%-80%)

2、单端阻抗(PCB Side): 50±2.5 Ohm (单端)

At Risetime 40ps(20%-80%)

3、差分对内延迟差(Intra-pair Skew) 5ps

4、Insertion Loss (Bandwidth)：-3dB > 20GHz

测试配置

配套测试仪器设备（建议）

测试仪器（建议表）

PS: 以上仪器型号仅为建议，是指该型号可满足测试的需求，使用者可参考仪器的参数指标，选择类似的其它品牌。

更多的测试夹具展示：
